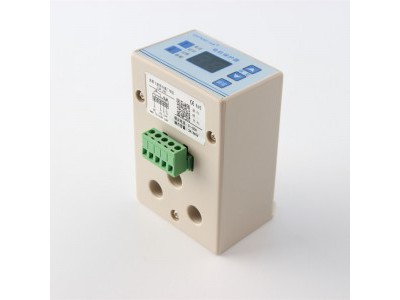

一、 產品概述

本產品是是傳統熱繼電器的升級換代產品，采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相等故障。當電動機發生故障時，內部繼電器常閉觸點斷開，切斷電動機電源。

二、 主要技術指標

三、 操作指南

l 整定電流與動作時間設定

長按“Sel”鍵2秒， “電流”燈亮，用“5”或“6”鍵改變?cè)O(shè)定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵，可以繼續設定動作時間，設定好后按“Sel”鍵保存并退出，或者等10秒后保護器會自動保存并退出

l 告警（保護）狀態恢復

發生故障告警時，LED小燈會顯示故障原因是過載還是缺相，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復，也可給保護器重新上電來恢復。

四、 基本工作原理

l 電流檢測

保護器通過內置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。

l 過載保護

當負載電流超過整定電流，并且持續時間達到設定的過載動作時間時（默認10秒），繼電器斷開，切斷電動機電源。

l 缺相保護

缺相持續超過2秒，繼電器斷開，切斷電動機電源。

內部參數代碼如下表所示：

五、 接線與安裝

保護器在斷電狀態下，NC與CO是通的。通電后，電動機工作正常時保持接通，當檢測到電動機出現故障時，繼電器斷開，切斷電動機電源。
