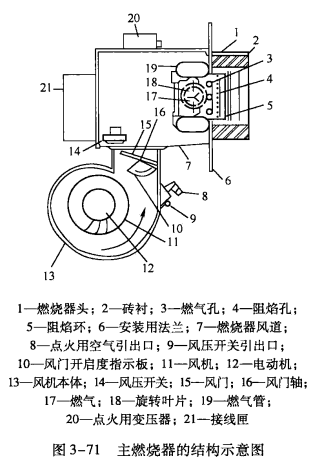

1、燃氣燃燒器結構。燃氣型溴化鋰冷/熱水機組采用燃氣燃燒器。外形結構主要有槍形和環形兩種。燃氣燃燒器設有主燃燒器和點火燃燒器。主燃燒器的結構示意圖如圖3-71所示。它是由燃燒器頭、燃燒器風道、風機、電動機、風門、燃氣管，以及點火用的變壓器等組成的。

2、燃氣燃燒器的工作原理。燃氣燃燒器的風機一般采用離心式，且由電動機帶動。其送風量由風門調節，以便與燃氣量匹配。通常，此類燃燒器為預先混合型，在燃燒時呈湍流狀態。燃燒器頭是由磚襯和阻焰環構成的。預先混合的燃氣形成火焰高速向前噴燃，不會導致低速逆火。燃燒器風道將風機送出的空氣加以速流，并從燃氣管的中心將空氣送到爐內。燃氣從燃氣管中的燃氣孔噴向中間流動的空氣，混合后燃燒。燃氣和空氣混合氣的一部分，經過阻焰孔進人主火焰周圍的環狀低速空間進行燃燒。這樣，提高了主火焰的燃燒速度，在防止主火焰脫離燃燒器而被吹滅的同時，可達到及時完成高負荷燃燒的作用，在爐筒的后部設有觀察孔，用于判斷燃燒狀態、檢查氣孔堵塞、磚襯脫落，以及阻焰環燒壞等情況。

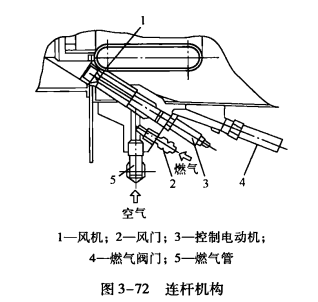

主燃燒器的空氣量和燃氣量調節機構是通過連桿機構相連的，如圖3-72所示。隨著負荷的變化，由控制電動機帶動連桿機構改變風門和燃氣閥門的開啟度。這樣，在高、中、低三種負荷下，可以保證有相應的過量空氣系數。在日常檢查時，應注意連桿機構接頭部位是否有松動的情況等。
