用于居住和商業建筑的吸收式空調系統的數量在增長。此種用途的機組最大變化之一是增加了和泵,用以產生循環動力,將吸收器中的稱溶液傳送到系統的高壓側。液壓膜片脈動友或電動機驅動的磁力泵被密封在系統中。

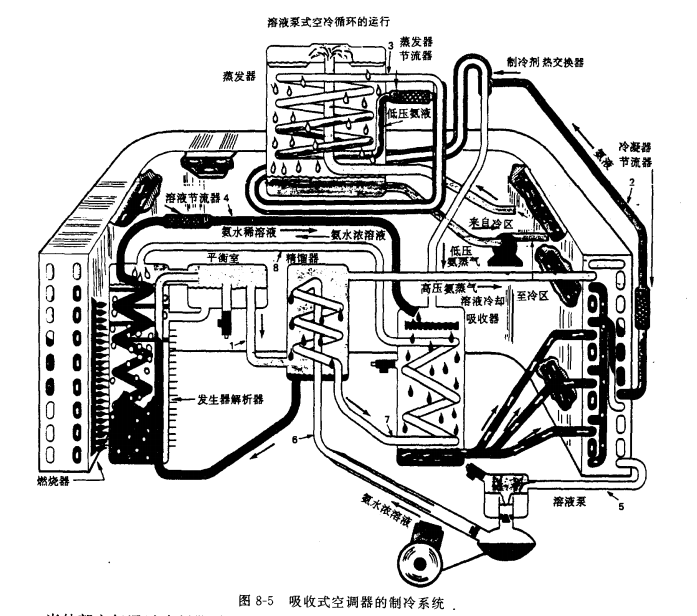

典型的冷凍水家用空調系統繪于圖8-5, 這是一個以水為吸收劑,氨為制冷章的吸收式制冷系統。發生器帶有燃?xì)馊紵?用以加熱氨水濃洲液。氨的沸點比水低。所以,氨變?yōu)闅怏w并經管段1流過精餾器，隨后以高溫高壓狀態氣體進入冷凝器。

當外部空氣通過冷凝器時,帶走氨的熱量。氨氣凝結成液體,經管2流人預冷器。預冷器作為熱交換器而在液氨到達蒸發器之前使其溫度降低。同時,項冷器也使通過管線3離開蒸發器的低溫氫氣得以加熱。

當液氨流出預冷器時,通過節流器降壓進入蒸發器。在蒸發器中吸收冷凍水環路的熱量，蒸發變?yōu)闅鈿?。管?中的氫氣經預冷器進入吸收-熱交換器。在發生器中,大部分是氨蒸發,剩下氣水稱溶液。稱溶液在高壓下離開發生器。通過節流器控制流量 ,并將系統分成高低壓兩側。

節流器位于通到吸收-熱交換器的管線4上,溶液溫度因換熱而有較大降低。在吸收器末端,熱量被熱交換器吸收,并完成吸收氨氣過程。

濃溶液從吸收器流出后,經冷凝器冷卻后(此冷卻管與氨冷凝管隔開)流過管段5 進入深液泵;被泵提高壓力后,溶液經管段6 進入精餾器。在精餾器中從周?chē)鸁岚睔庵形諢崃?。?dāng)其再次通過管段7 進入吸收熱交換器時,吸收更多的熱量。預熱后的溶液經管段8 返回發生器。再開始整個循環。對大型機組來說 , 除需用兩個燃燒器外,它們的運行情況均相同。
