一般大型和中型的制冷裝置蒸發溫度數目,往往有兩個及兩個以上。當冷凝溫度較低壓比小于8,且蒸發溫度在-25℃以上時,通常采用單級壓縮系統。反之冷凝溫度較高,壓比大于8,蒸發溫度在-25℃以下時,采用單級壓縮經濟上十分不利,壓縮機的工作狀況也比較惡劣,所以往往就采用雙級壓縮系統。這種系統的主機可使用單機雙級壓縮機,也可以采用經過設計選擇的配合式雙級(即由兩臺單級壓縮機配合)。

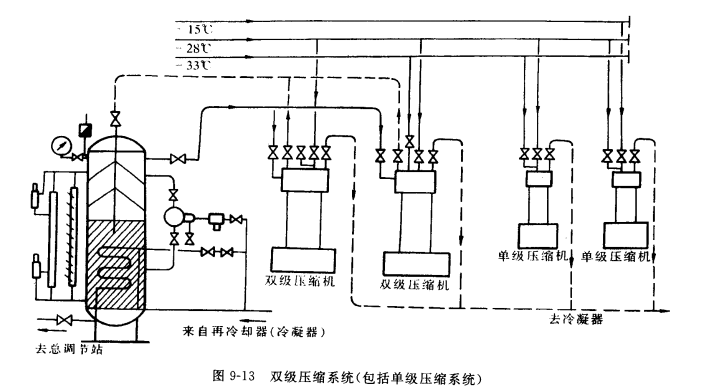

圖9-13表示的是單級壓縮、雙級壓縮混合系統,為一次節流即指液體制冷劑由冷凝器出來以后,只經一次節流后送到冷卻系統中去。這種系統的中間冷卻器帶有蛇形盤管,它的能量指標比不帶蛇形盤管的雙級調節系統的能量指標低些,這是因?yàn)樯吖軆?nèi)液體制冷劑的壓力為冷凝壓力,溫度比與中間壓力相對應的中間溫度高5~7℃。
