在開啟式制冷壓縮機中，曲軸都要伸出機體之外。于是在軸伸出與機體之間就必須采取密封機構，這就稱為軸封。軸封是制冷壓縮機的重要組合件，往往由于軸封的泄漏，使整個制冷系統不能工作。在經濟上造成損失。如果制冷劑是氨，還會對運行人員的健康帶來危害。
軸封的泄漏，不僅表現在低壓大于大氣壓時泄漏制冷劑，而且低壓在真空下時，空氣由此進入制冷系統。特別是氟利昂制冷壓縮機，氟比氨表現出更強的滲透能力。
軸封器的結構基本有兩種類型:一種是波紋管式;另一種是彈簧式。
在小型制冷裝置上采用波紋管軸封器。波紋管兩端分別與摩擦環和壓板用錫焊焊牢，然后裝于制冷壓縮機曲軸伸出端。摩擦環與制冷壓縮機前蓋端平面接觸，由于用螺母把壓板緊固在曲軸上，則波紋管與曲軸一起轉動，形成了動密封。另外，壓板與軸肩被壓死，形成靜密封。這種具有自由伸縮的波紋管，彈力調節方便，裝配技術要求不高，所以，在小型設備上有一定的使用價值。

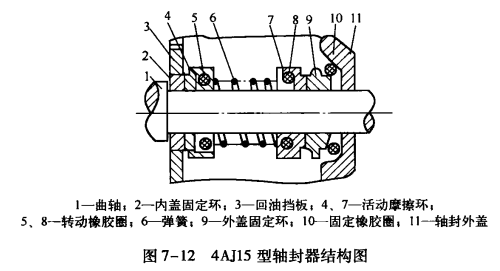

彈簧式軸封為當前開啟式活塞制冷壓縮機普遍使用的一種軸封結構。如圖7-12所示為4AJ15型(老系列產品)軸封器結構。它由內蓋固定環，活動摩擦圈、轉動橡膠圈、軸封彈簧、固定橡膠圈、外蓋固定環等組成。如圖7-13所示為氟利昂制冷壓縮機軸封器的密封原理圖，它由托板、軸封彈簧、軸封橡膠圈、緊圈、鋼殼、石墨環和外蓋壓板組成。
