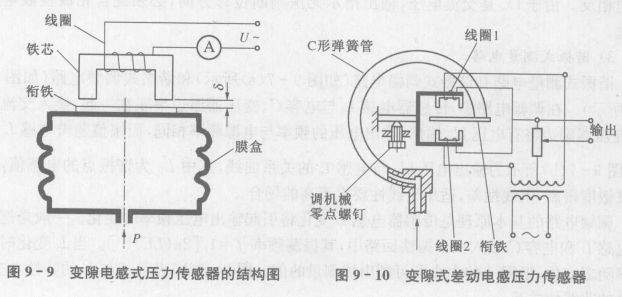

圖9-9所示是變階電感式壓力傳感器的結構圖。它由膜盒、鐵芯、街鐵及線圈等組成，街鐵與膜盒的上端連在一起。

當壓力進入膜盒時,膜盒的頂端在壓力憶的作用下產生與壓力P大小成正比的位移。于是衡鐵也發生移動,從而使氣隊發生變化,流過線圈的電流也發生相應的變化,電流表指示值就反映了被測壓力的大小。

圖9-10所示為變隙式差動電感壓力傳感器。它主要由C形彈簧管,銜鐵、鐵芯和線圈等組成。

當被測壓力進入C形彈簧管時,C形彈簧管產生變形,其自由端發生位移,帶動與自由端連接成一體的銜鐵運動,使線圈1和線圈2中的電感發生大小相等、符號相反的變化,即一個電感量增大,另一個電感量減小。電感的這種變化通過電橋電路轉換成電壓輸出。由于輸出電壓與被測壓力之間成比例關系,所以只要用檢測儀表測量出輸出電壓,即可得知被測壓力的大小。
