1)差動變壓器位移傳感器

圖9 - 32所示為差動變壓器位移傳感器實物圖。

2)無損探傷

圖9- 33所示為差動變壓器位移傳感器用于無損探傷實物圖,其工作原理是:當有裂紋、缺陷就會形成渦流變化。

3)電感式接近傳感器

9 - 34所示為電感式接近傳感器實物圖。

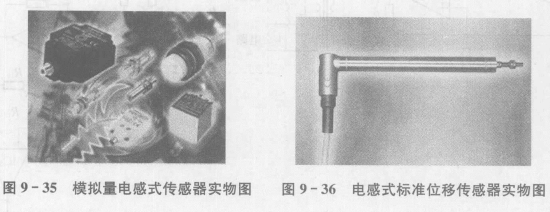

4) 模擬量電感式傳感器

圖9- 35所示為模擬量電感式傳感器實物圖。

應用:①用一個接近開關實現對幾個開關點的檢測(旋轉或直線運動); ②直線運動的檢測;③全部或部分旋轉 運動的檢測;④接近控制;⑤ 部件檢測,材料檢測,位置檢測;⑥偏心控制⑦振動監控;⑧旋轉 運動方向的檢測。

5) 電感式標準位移傳感器圖

9- 36所示為電感式標準位移傳感器實物圖。

電感式位移傳感器,由于其杰出的機械耐久性和惡劣條件的不敏感性,抵御高溫的能力和較低的價格，在工業領域獲得了廣泛的應用。事實上，其非機械磨損在測量物體的但作用力時可忽略不計。
