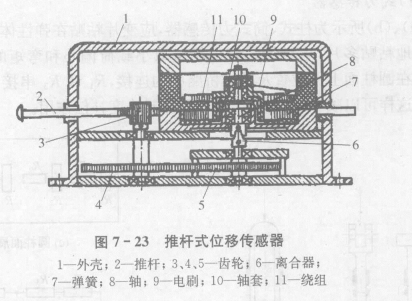

圖7-23所示為推桿式位移傳感器。傳感器由外殼、帶齒條的推桿以及由齒輪組成的齒輪系統(tǒng),將被測位移轉換成旋轉運動,旋轉運動通過爪牙離合器傳送到線繞電位器的軸上,電位器軸上裝有電刷,電刷因推桿位移而沿電位器繞組滑動,通過軸套和焊在軸套上的螺旋彈簧以及電刷來輸出電信號,彈簧還可保證傳感器的所有活動系統(tǒng)復位。

電位器式位移傳感器常用于測量幾毫米到幾十米的位移和幾度到360°的角度。
