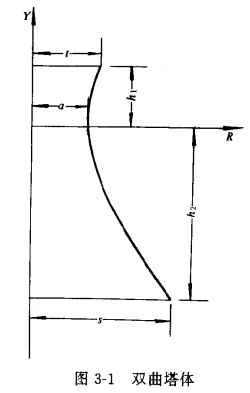

自然通風逆流濕式冷卻塔的塔簡，現在幾乎都作成雙曲線形，如圖3-1所示，其方程為

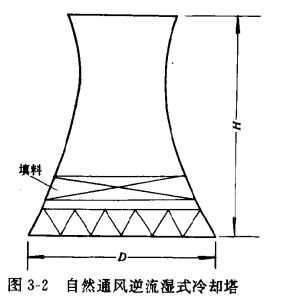

塔的尺寸一般應滿足以下的關系高度H與底部直徑D之比H/D= 1. 2~1.4喉部面積與底部面積之比為0. 3~0. 36;喉部高度與塔高之比為0.8~0.85;喉部以上擴散角為80~100。大風時，大的擴散角會引起塔外冷空氣從迎風面向塔內倒灌。為防止自然風的不利影響，有些塔將出口作成收口形。收口形塔雖然在大風時不會引起冷空氣向塔內倒灌，但收口使塔內壓力增大，因而使塔的通氣量變小。現在有些塔在喉部以上的塔簡內壁作成直簡形，外壁仍保持一定的擴散角，當有自然風時，外壁擴散，能在塔頂部產生負壓。對塔的抽風有利。，塔筒出風口內、外壁用不同角度，如內壁用6°~7°，外壁用9°多，這樣效果比較好。
關于塔的進風口高度的選擇可參見圖3-3。該圖的試驗結果橫坐標為塔的進風口相對高度，即進風口面積與填料斷面積之比，縱坐標為從進風口到塔喉部以下的阻力系數(不淋水)，圖中曲線的填料阻力系數為15。從圖可以看出，進風口相對高度取0. 4左右比較合適，因?yàn)樵傩∽枇υ黾雍芸?，再大阻力減小不多。
塔筒支承大多采用人字柱，進風口高度小時也可采用直立柱;進風口高度很大時，可采用交叉柱。柱的橫斷面大多采用回形(我國過去多采用方柱，現在也向圓柱轉變)，或者采用橢圓形以減小氣流阻力。進風口上掩也向流線形發展，以減小進風口上檐內側的氣流分離。

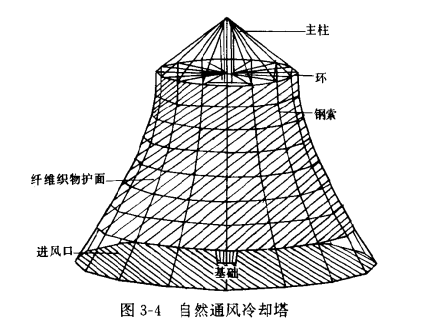

塔筒材料一般用鋼筋棍凝土，也有用鋼骨架、外加其他材料護面的，如圖3-4所示，此圖為鋼骨架、外加纖維織物護面的新型塔體。
