電接點水銀溫度計的接點額定電流很小,不大于50mA(一般為20mA以下),因此，在與繼電器.電磁閥等配合使用時不能直接進行連接,中間需經電子放大。

目前常用的電接點水銀溫度計有WXG-11t、WXG-12t和WXG-13t型,分度值可達0.5T。由于精度較高,多用于冷卻物冷藏間的溫度控制和空調系統室溫或露點溫度控制。

2. 雙金屬溫度計

雙金屬溫度計的測溫元件是用線膨脹系數相差較大的兩種不同金屬材料疊焊在一起制成的。由于兩個金屬片的線膨脹系數不一樣,當溫度升高時,雙金屬片將向膨脹系數小的一側彎曲,溫升越高,彎曲就越大。

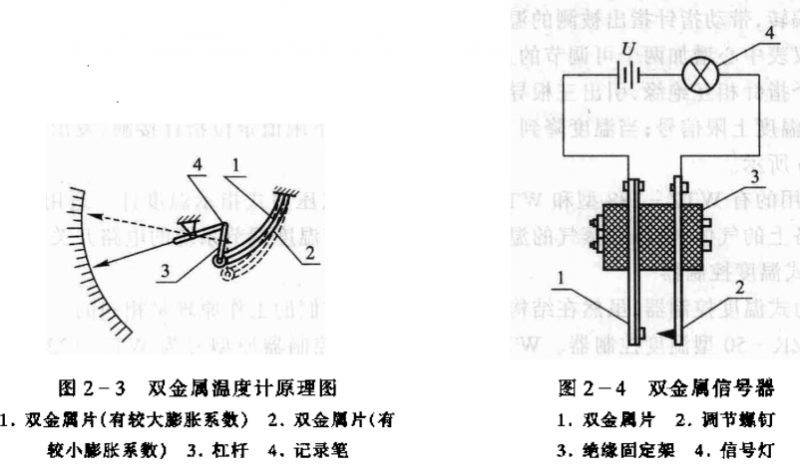

2-3所示為雙金屬溫度計原理圖。

它是利用雙金屬片形變位移的大小與溫度變化成正比的關系,通過杠桿放大機構帶動指針，指示出溫度值。同時通過枉桿帶動記錄指針(筆),在勻速前進的記錄紙上自動記錄出所測溫度。雙金屬溫度計也可以用作極值溫度信號器。

當溫度升高,雙金屬片彎曲變形到一定限值時,雙金屬片與調節螺釘接觸使電路接通，信號燈亮。如果用繼電器代替信號燈,就可以實現對溫度的極值保護。

雙金屬溫度計結構簡單,機械強度大,價格低廉,但其精度低,量程和使用范圍有限。
