4、反射噴頭

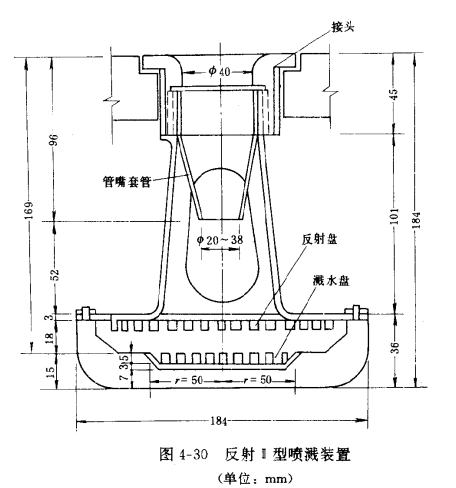

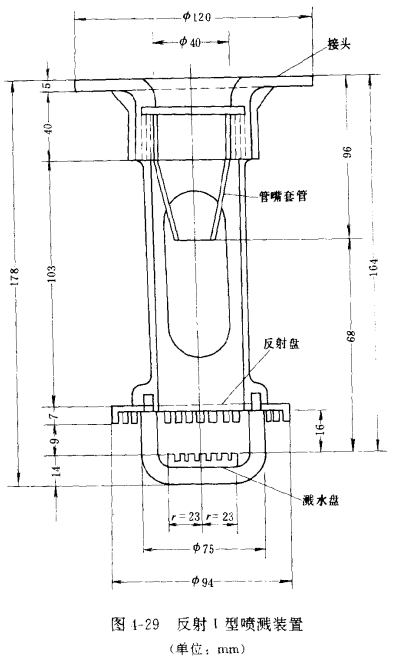

圖4-29及圖4-30為兩種反射型噴頭，用工程塑料分件注塑裝配而成。分上接頭、管嘴套管、上盤、下盤四個主要部分。上接頭和配水管、槽連接，安裝時將噴頭從下邊擰在上接頭上。水流從管嘴噴出，射在下盤上，經反射、鋸齒撕裂，反射到上盤上，又經鋸齒再次撕裂后，灑到填料上。

這種噴頭在冷卻塔上被廣泛采用。Ⅰ型噴頭噴濺范圍較小，用在塔的邊緣部分。根據水量大小的需要，管嘴套管的出水口直徑由計算決定，現有?24~?42mm，間隔2mm的套管可供選用。這種噴嘴在作用水頭小時，濺散效果較差，所以一般要求噴嘴上邊水深大于15cm,

5.離心式噴頭

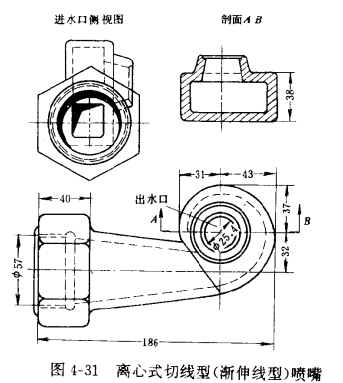

這種噴頭一般用在管式配水，要求水壓力較大。在水壓的作用下，水流成旋轉狀離開噴頭出口，由離心力的作用向四周灑開，所以噴灑半徑大，水滴也較細。圖4-31示的噴嘴，水從進水口進入噴嘴后，過水?dāng)嗝嬷饾u減小，水流速度加大，進入旋轉室高速旋轉，然后從出水口噴出。

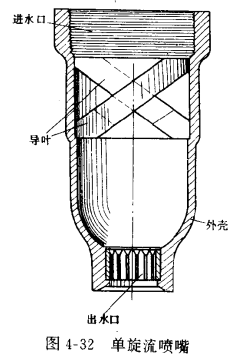

圖4-32示為單旋流式噴嘴。這種噴嘴和圖4-31的噴嘴不同，出水和進水方向一致。水從進水口進入，經過導葉產生旋轉水流，然后從出口噴出。國內還有一種雙旋流式噴嘴，在噴嘴內形成兩股旋流，然后匯成一股噴出。效果更好。

6.向上噴射的噴頭

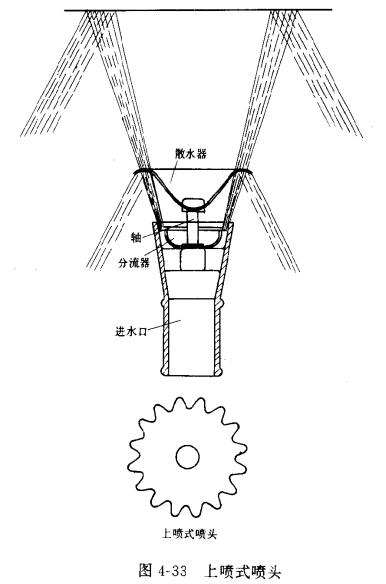

上述各型噴濺裝置都是將水流向下噴，上噴式噴頭將水向上噴射，經反射后再使水流灑落到填料上，如圖4-33所示即為這種噴頭。水流從進水口進入，通過分流器，沖在散水器上，部分反射下來，部分穿過散水器，經頂板反射或自由下落，灑到填料上。這種噴頭可減小從噴頭到填料的空間，只能用在管式配水，且需要足夠的壓力水頭。
