分體一拖二空調器是由一臺室外機和二臺室內機及紅外遙控器組成，它是一種具有獨立區域控制能力并適用于家庭的空調系統?，F(xiàn)以分體一拖二(KFR一23GX2W)壁掛式空調器為例介紹其安裝方法。

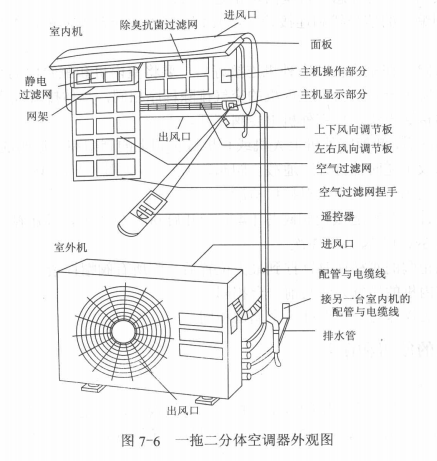

KFR-23GX2W分體掛壁式空調器外觀見圖7-6所示，由于兩臺室內機完全相同，故圖中只畫出一臺室內機，另一臺室內機與室外機的接口在圖中畫出。

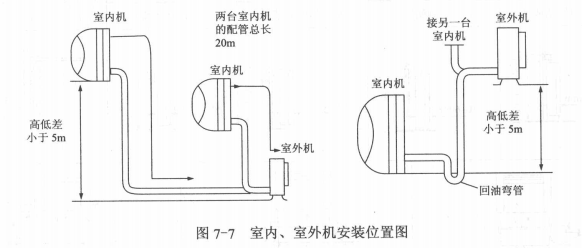

1）安裝位置的選擇   一拖二分體掛壁式空調器的安裝位置選擇與分體一拖一掛壁式空調器想死，圖7-7為室內、室外機安裝位置圖。

選擇安裝位置時應當注意

①兩臺室內機的配管長度差應小于3m。

②兩臺室內機的高度應小于3m。

③室內外機配管總長的最大長度為20m，超過10m時，每超過1m需補充40g制冷劑。圖室內機和室外機允許高差應小于5m，若室外機的位置高于室內機時，連接管道進入室內機前要設置回油彎管。

2）室內、室外機的安裝室內、室外機安裝時應注意:

①電源連接只需要與任意一臺室內機相連即可;

②必須將同編號的信號線和連接管(A或B)接入同一臺室內機，否則將造成空調器無法正常工作。

3）空氣排除 在室內機和室外機連接好后，要將室內機和配管內的空氣排除，一般先排除一臺，再排除另一臺，每臺室內機的空氣排除程序相同，具體排氣程序如下：

①將空調器接通電源，使室外機電磁閥打開。

②延時10min后,卸掉室外機上和A機或B機截止閥上的閥帽和三通閥的多用口排氣螺母。

③用內六角扳手道時針打開二通截止閥閥芯1/2~1/4圈(開啟45°~90°位置)，10s左右后再順時針關閉，用肥皂水對接口檢漏。

④再次著時針打開三通截止閥閥芯1/4圈(開啟90°位置)，項壓截止三通閥的排氣項

針排氣，一般開3s、停3s共做3次。

⑤將兩個截止閥的閥桿逆時針擰到最大位置后，將所有閥帽擰緊?；亓硪慌_室內機的排氣方法與前一臺相同。

4）其余安裝操作與分體壁掛式空調器相同。
