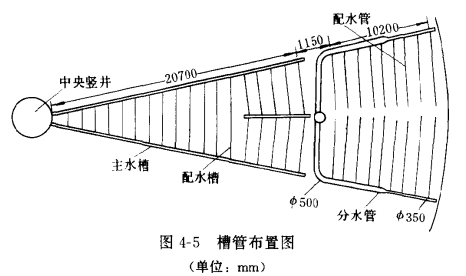

在使用多個豎井時，逆流式自然通風冷卻塔各豎井中的水位很難保證一樣高。由于各豎井水位不同，造成塔內配水不均勻，所以現在趨向采用一個豎井。在淋水面積大的冷卻塔中，采用一個中央豎井，主水槽就很長、如一個10000m2淋水面積的冷卻塔，采用十字形主水槽。則每個水格長達50多m，同一流最時，沿槽的水面高程(有壓時表現為壓頭)將有較大的變化;小水量時槽遠端可能無水，所以現在常采用把50m分成兩段來供水，即分成塔內區和外區配水，圖4-5所示為內、外區配水的一個例子，但外區不由中央豎井供水。我們現在要介紹的方案，內外區都由中央豎井供水，內區的主水槽只通到內外區交界處;外區主水槽從內區主水槽下邊由豎井接出，到內外區交界處抬高到內區主水槽的高程，使二者槽頂同高，并在內區主水槽的沿線上直通到塔壁附近。下槽只起送水作用，所以不連配水管。
冬季為了防凍，采用外區配水，并加大淋水密度，內區不淋水，為使內配不淋水，在上主水槽的進口處增設平板閘門，關上閘門，內區就不淋水。閘門及其啟、閉設備處在塔內的濕熱空氣之中，極易遭到銹蝕而使啟、閉困難。現在中國水利水電科學研究院冷卻水研究所研究出虹吸配水方法，不用閘門，隨著不同設計上塔水量的變化，自動完成全塔配水或僅外區配水。
