1. 壓力變送器

壓力變送器的作用是將壓力測量元件的輸出信號轉變成調節器所要求的輸入信和號。

YSG-01型電感式壓力變送器是一種無觸點變送器,適用于檢測氣體、液體和蒸氣壓力。除可以對壓力進行就地和遠距離連續顯示外,還可以將所測壓力按比例轉變成0~10mA的直流信號輸出給調節器和二次顯示儀表。在制冷系統中,它主要與TDF-01型能量調節器配合，以蒸發壓力作能量調節參數,實現對制冷壓縮機能量的自動調節。

YSG-01 型壓力變送器結構如圖2-30所示,主要由壓力檢測和壓一電變送兩部分組成。

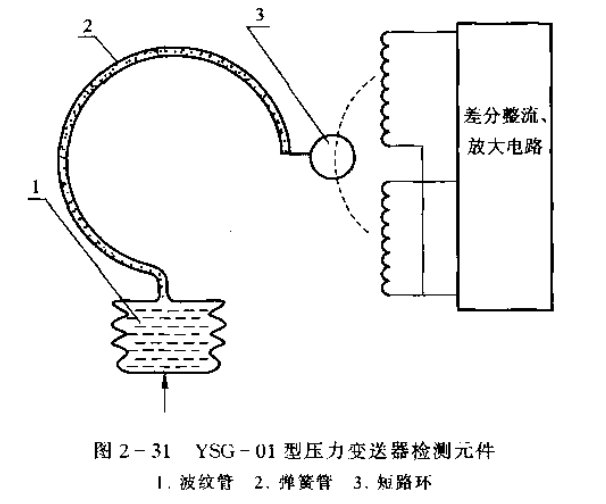

YSG-01型壓力變送器的檢測元件采用波紋管加彈簧管的形式,如圖2-31所示。由彈簧管和波紋管組成的封閉空間內充滿液體工質,被測壓力由導壓管引入氣箱,作用在波紋管上。由于液體不可壓縮,波紋管將感受到的壓力通過其充注的波體傳遞至彈簧管。當被側壓力變化時，彈簧管產生彈性形變,其自由端所帶的短路環也隨之產生相應的位移。

YSG-01型壓力變送器的壓一電變送部分由電源變壓器,直流穩壓電源、多諧振蕩器、差分變壓器、線性變換電路,差分整流.直流放大器和顯示儀表組成,如圖2-32所示。交流電源經電激變壓器變壓,串聯型蠅體管穩壓電路穩壓,得到穩定直流電壓作為多諧振蕩器的電源。
