制冰常用的鹽水是氯化鈉或氯化鈣溶液。鹽水的配制應(yīng)考慮既要滿足制冰工藝所要求的溫度，又要盡量減少對(duì)金屬的。

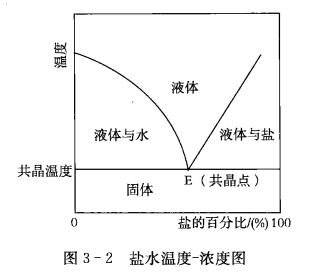

腐蝕1、濃度的確定。鹽水溫度與濃度的關(guān)系見圖3-2。

在圖中共晶點(diǎn)E的左側(cè)，鹽水凝固溫度隨濃度增大而下降;在E點(diǎn)的右側(cè)，則凝固溫度反而隨濃度的增大而上升。因此可根據(jù)圖確定的凝固溫度。

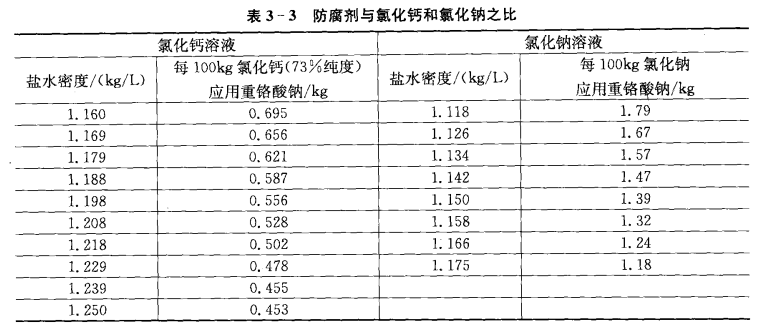

2、酸堿度。鹽水對(duì)金屬的腐蝕性一與鹽水的pH值有關(guān)，一般以略帶堿性為好，即pH值在7-9之間，為使鹽水的腐蝕作用減弱，可向其內(nèi)加級(jí)蝕劑。常用的緩蝕劑用重鉻酸鈉和氫氧化鈉配成，其配比為每100kg重鉻酸鈉加27kg氫氧化鈉，用量見表3-3。

根據(jù)經(jīng)驗(yàn)，氯化納鹽水的密度在1. 15-1. 18kg/L,氯化鈣鹽水的密度在1. 20-1. 24kg/L之間腐蝕性最弱，使用較為適宜?？傊?，配制鹽水時(shí)其濃度不應(yīng)超過其共晶點(diǎn)。

在使用過程中，由于鹽水與空氣接觸或因系統(tǒng)中有氨漏人鹽水池，將使配好的鹽水濃度稀釋，或使其偏離合適的pH值，為此應(yīng)定期檢查，及時(shí)調(diào)整。
