以AJB-15/24型桶式快速制冰機為例，主要部件有:

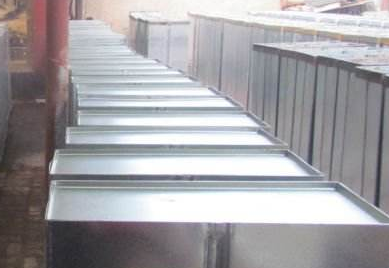

1、冰桶。共24個，分成6組，每組4個，聲H 1. 5-2mm鋼板焊制而成。上部斷面175 X270mm2。下部斷面195 X 290mm2 ,高1200mm，冰桶四周有空夾層，供氨液蒸發，桶底有彈簧活動底蓋，供出冰。

2、指形蒸發器。由11根?18和?10無縫鋼管制成套管組，每個冰捅配一組，并與冰捅夾層相連通。

3、多路閥。由閥芯、閥體等組成，具有組合閥特點，有6個接口，起著6個普通截止閥的作用。在制冰過程中，控制制冰時的供液和回氣，脫冰時的熱氨和排液，脫冰后的排空及停車時的關閉。

4、氨泵。單級葉輪泵，流量3m3/h，功率1. 1kW。

5、預冷水桶。水箱內裝有預冷蒸發器，使原料水先經預冷再進冰桶。

6、其他部件。還包括有氮液分離器、排液桶、托冰車和翻冰架、配電箱、系統管路及閥門。

主要技術參數為:

制冷劑蒸發溫度  -15℃

預冷后的水溫    6 ~10℃

產冰量          15t/24h

冰塊重量        50kg/塊

出冰次數        13次/24h

壓縮機耗冷量    87~104kW/h
