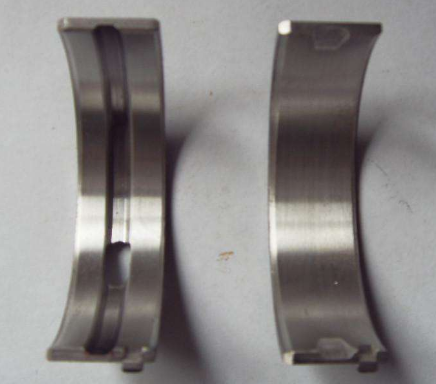

檢查連桿大小頭軸瓦

1、連桿小頭軸瓦與曲柄銷中心線的平行度的測量是在裝有連桿的曲軸，放在專門校正好的裝置上進行的。用千分表測最活塞銷的傾斜度(曲柄銷在最低、最高位置各測一次)，測得的差值，判斷兩個中心線的平行度。如果傾斜度過大，說明連桿彎曲。平行度在100mm長度上不大于0.03mm。

2、連桿小頭孔與端面的不垂直度，在100mm的長度上不大于0.05mm,否則需要檢修。

3、連桿螺栓孔的不平行度在100mm長度上不大于0.02mm。

4、連桿大頭軸瓦與曲柄銷的問隙測量，一般用壓鉛法進行。對于小型冷凍機，其問隙過小。可用千分表直接測14大頭軸瓦的內徑與曲柄銷的外徑，以此確定間隙的大小。

5、連桿大小頭孔的軸線的不平行度，在100mm長度上不大于 0.05mm。

檢查曲軸

1、曲柄銷軸線與主軸頸軸線的不平行度的測量是在車床上，以主軸頸的兩端中心孔為基準，在100mm長度上不大于0. 02mm,否則應檢修。

2、檢查主軸頸及曲柄銷的橢圓度和圓錐度，測量主軸頸的磨損是用外徑千分表在距軸肩或軸承邊緣10mm處進行.如果主軸頸有橢圓度，可使軸在運轉中由于中心線位置在變動，而產生軸的徑向振擺。這不僅破壞了制冷機工作的穩定性，同時也會使主軸承加快磨損。

另外，如果主軸頸有圓錐度，曲軸將產生軸向位移，使制冷機主軸承受很大的軸應力，同時也是加速軸承磨損的一個原因，因此主軸頸是不允許出現圓錐度的。一般情況，曲柄銷和主軸頸的橢圓度和圓錐度，不大于二級精度直徑公差之半，否則應檢修。

主軸頸表而對軸線的跳動量大于0. 03mm時應檢修。

3、曲柄銷比標準尺寸磨投超過0. 25~0. 30mm時，應檢修或更換，最大修理尺寸為0.5mm，此時應更換連桿大頭軸瓦。
