制冷系統維修過程中經常需要焊接封口。由于系統中有制冷劑，壓力比較高，故不容易焊接;而且制冷劑遇明火會產生有害氣體，危害維修人員健康。通常用封口鉗在管路上先進行封口，然后再進行焊接處理。

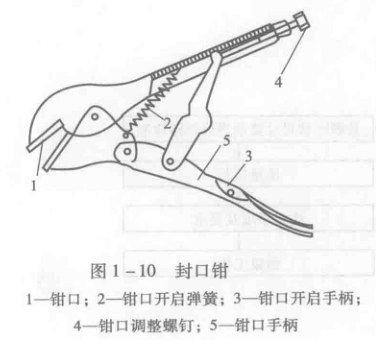

  封口鉗也稱大力鉗，通常是用于電冰箱修復、試機正常后，封閉制冷系統工藝管的專用工具。封口鉗的結構如圖1-10所示。操作中首先要根據管壁的厚度調整鉗柄尾部的螺釘，使鉗口的間隙小于銅管壁厚的兩倍，其過大時封閉不嚴，過小時易將鋼管夾斷。調整適宜后將銅管夾于鉗口的中間，合掌用力緊握封口鉗的兩個手柄，鉗口便把銅管夾扁而銅管的內孔也隨即被側壁擠死，起到封閉的作用。封口后撥動開啟手柄，在開啟彈簧的作用下鉗口自動打開，其實物如圖1-11所示。

實踐技能：

1)使用封口鉗時，鉗口的孔隙要調整適當，若鉗口空隙調的太大，則管道封不死，若鉗口空隙調得太小，則容易將管道夾斷。鉗口空隙一般調到略小于銅管壁的2倍厚度為宜。

2)在有壓力的管道，例如冰箱、空調等制冷系統充注制冷劑后，進行封口時在管道鉗上兩次。先在上距離割斷的位置20~30mm處鉗上一道，松開鉗子;再在距離割斷位置50~60mm處鉗上，這時封口鉗不要松開，把管道割斷、鉗扁，試漏后焊死，最后才松開并取下封口鉗。如有泄漏，則不能進行焊接。封口鉗還有其他形式，如鐵剪形、螺紋夾形等。
