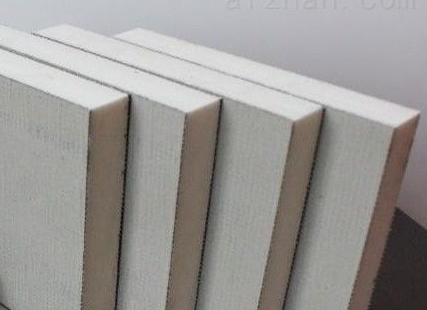

青島冷庫安裝過程中硬質(zhì)聚氨酯泡沫塑料隔熱層的施工需注意以下幾點(diǎn)：

1、物料的活性很大，對氣候條件非常敏感，材料配比隨著氣候條件不同而異。配比的確定必須通過試驗(yàn)來校正。

 2、甲、乙兩組料混合前，甲組料要攪拌均勻，因各種原料比重不同，特別是C2F3Cl3的比重是1.6，容易沉積于底部。

 3、施工溫度直接影響發(fā)泡量及質(zhì)最，要嚴(yán)格控制。物料對a度比較敏感，溫度低，黏性就大，流動性差，以乙二胺聚醚最顯著。如溫度過高，反應(yīng)時間非常迅速，發(fā)泡時間難于控制。發(fā)泡劑C2F3Cl3的沸點(diǎn)是49℃，接近這個溫度時，就迅速揮發(fā)。PAPI的溫度不能超過60℃，否則黏度也相應(yīng)增大。

 4、被灌注的基層表面溫度過低，泡沫體即產(chǎn)生收縮，如基層表面不能加溫，可先在基層表面涂一層薄的甲組料層，然后灌注。

 5、工件表面要無水，無雜物。如基層表面和模具內(nèi)有水分，發(fā)泡量即大減，泡沫成褐色，泡孔大且不均勻，強(qiáng)度低，發(fā)酥。如基層表面光滑，泡沫體黏著效果不佳，可用5%明礬水涂刷一次，干燥后即附有明礬小顆粒，增強(qiáng)黏著力。

 6、泡沫穩(wěn)定劑(硅油)的貯存期最長8個月，貯存期過長黏度增大，開始失效。

 7、FA4劑(TCEP)不參加化合反應(yīng)，用量不宜過多，否則會引起泡沫體收縮和發(fā)脆。

 8、要在前一次灌注的泡沫體表面還具有柔軟粘手感時進(jìn)行連續(xù)灌注，以免時間過長泡沫體之間有施工縫。

 9、物料化合反應(yīng)放熱量很大，13厘米正方形的泡沫中心溫度達(dá)120℃。所以，施工現(xiàn)場要有良好的通風(fēng)條件，以便利于散熱。大體積的部位最好采用適當(dāng)?shù)耐L(fēng)散熱措施。

 10、要及時清除粘在模板表面上的薄料層，因這些料層薄而不發(fā)泡，凝固后很光滑，與后來灌注的泡沫極易分離，造成泡沫體表面凹凸不平。

 11、灌注用的容器表面要刷上薄黃油層，以利于每灌注一次后能迅速清除剩料(因這層剩料會在下一次灌注時粘著更多的原料)，降低原料損耗。

 12、要嚴(yán)格控制配方，防止胺醚用量過多而陰燃著火。由于原料含氯、苯、氰化物，并產(chǎn)生光氣(一氧化碳?xì)怏w與氯氣在光照下生成的毒氣)等刺激牲毒物，操作過程要防止中毒，必須注意安全，做好防護(hù)工作。
