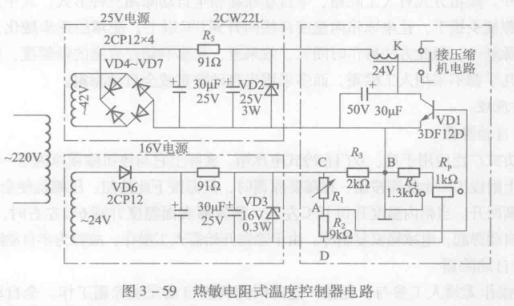

熱敏電阻式溫度控制器：該溫度控制器的熱敏電阻直接放在箱內空間的適當位置，當箱內溫度發生較小變化(一般為1℃~2℃)時，其熱敏電阻值也會發生相應變化，并經電子電路放大，帶動繼電器動作，以控制壓縮機的啟、停機，實現電冰箱溫度的自動控制。移動滑桿變阻器可以改變箱內的調控溫度。圖3-59所示為熱敏電阻式溫度控制器的電路圖，它由感溫元件(負溫度系數的熱敏電阻)、平衡電橋、電壓放大器、繼電器及穩壓電源等組成。

當電冰箱內溫度升高時，由R₁~R₄及R_p組成的平衡電橋中的熱敏電阻R₁阻值變小，A點電位升高。當A點電位高于B點時，三極管VD1集電極輸出的電流使繼電器K工作，接通壓縮機電路，電冰箱開始制冷降溫。隨著箱溫的降低，R₁阻值增大，當A點電位低于B點時，三極管VD1集電極的電流不足以維持K工作，于是壓縮機電路被切斷，從而使電冰箱內溫度保持在一定的范圍。電路中的R是溫度控制調節電位器，調大R_p則B點電位升高，只有當玉阻值更小時，A點的電位才能高于B點的電位值，從而VD1集電極的電流才足以使繼電器K動作，接通壓縮機電路。該電路采用了穩壓電源，不受電壓波動的影響，有較高的工作靈敏度與可靠性。

近年來，隨著大規模集成電路的普及，青島電冰箱溫度控制器已經開始采用數字顯示裝置，大大提高了溫度控制器的可靠性。
