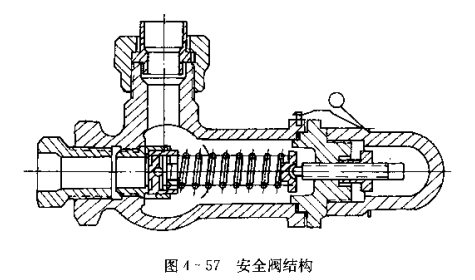

安全閥的結構如圖4-57所示，它由閥體、閥座、閥芯、彈簧、鋼球、調節螺母、閥蓋、閥帽等零件組成。安全閥的開啟壓力:R12制冷系統為1.8 MPa: R22制冷系統和氨制冷系統為2.0 MPa左右。

安全閥安裝在系統冷凝器、儲液器和中間冷卻塔上。當作用在閥盤上的制冷劑氣體的壓力超過了彈簧的調定值時，高壓氣體將安全閥門頂開，使容器內的高壓氣體泄出，以保護制冷設備和操作人員的安全。

止回閥又稱單向閥，是一種只允許制冷劑在系統中作單向流動的控制閥。

止回閥的結構形式有多種。常用的有筒式止網閥.法蘭接頭筒式止回閥和橫式止間閥。它上要由閥座、閥心、閥心座、彈簧、支承座、閥休、閥蓋、鋼珠和導套等構成。無論何種結構的止回閥，安裝時都必須注意到制冷劑的流動方向，否則，止間閥將不能打開。
