1)檢查角偏差。

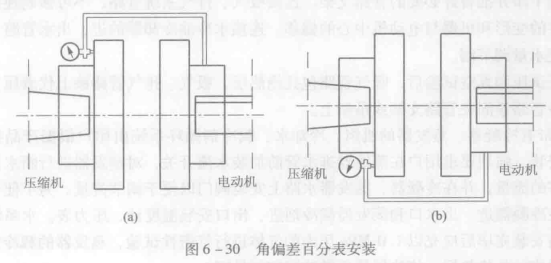

①按圖6-30(a)所示安裝好指針百分表，使百分表的觸頭與壓縮機安裝盤接觸，方向指向電動機。用兩螺栓連接安裝盤與間隔軸，旋轉兩個安裝盤若干轉，確保百分表的觸頭略微受力。

②使百分表位于時鐘零點鐘的位置[見圖6-30(a)]，并將百分表讀數設為0。將電動機安裝盤與壓縮機安裝盤同時旋轉180°至?xí)r鐘六點鐘位置[見圖6-30(b)]，這時百分表上的測量值為最大的角偏差值(注:當安裝盤旋轉時，可借助鏡子觀察百分表上的讀數)。

③松開電動機地腳螺栓，移動電動機或調整電動機腳板下的調整墊片以糾正角偏差。角偏差調整好后，重新擰緊電動機地腳螺栓，重復步驟①~③，對所做的糾正進行檢查，對角偏差做進一步調整和檢查，直到百分表讀數在規定范圍內。

2)檢查垂直方向平行偏差。

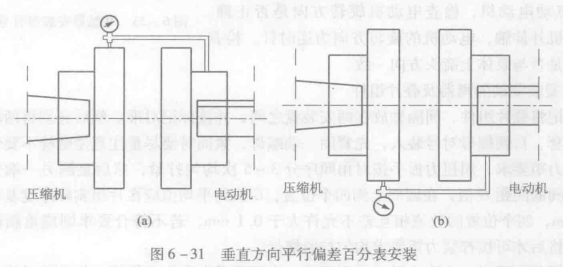

①按圖6-31(a)所示安裝好百分表，使百分表觸頭與壓縮機安裝盤外圓接觸并略微受力。

②使百分表位于時鐘零點鐘位置[見圖6-31(b)]，并將電動機與壓縮機安裝盤同時旋轉180°至?xí)r鐘六點鐘位置，這時百分表的讀數為簡直平行偏差的兩倍。

③松開電動機地腳螺栓，調整電動機腳板下的調整熱片直到垂直平行偏差在電動機地腳螺栓被旋緊時不超過規定范圍。

注意:糾正平行偏差時應謹防軸向間距和角偏差值受到影響。垂直平行偏差調整好后，擰緊電動機地腳螺栓，重復步驟①~③，直到角偏差合乎要求。
