單體式壓力繼電器有高壓壓力繼電器、中壓壓力繼電器和低壓壓力繼電器三種。中壓壓力繼電器實際上屬于高壓壓力繼電器，主要用于控制雙級壓縮機的中壓排氣壓力控制，故稱為中壓繼電器。高壓繼電器與低壓繼電器的內部結構基本相同，所不同的是波紋管、彈簧所能承受的壓力不一樣?，F(xiàn)以單體式低壓壓力繼電器為例，進行說明。

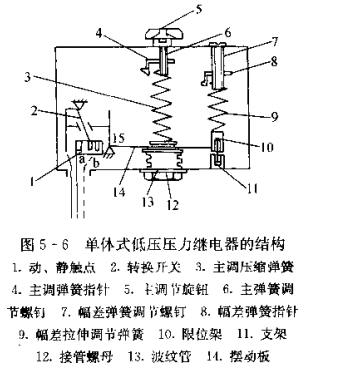

單體式低壓壓力繼電器的結構及工作原理如圖5-6所示。使用時，將繼電器的接管螺母與制冷壓縮機低壓側的壓力接管相接，壓力信號作用于波紋管，對擺動板產生一個繞轉軸的逆時針方向的頂力矩，該力矩與主彈簧所產生的順時針方向的力矩相平衡。當濟南制冷壓縮機吸氣壓力升高時，將主彈簧壓縮，擺動板做逆時針方向轉動。當波紋管中承受的吸氣壓力達到設定值的上限時，擺動板已轉過某一角度，這時動觸頭a就會由靜觸點b轉接至靜觸點C，壓縮機通電運轉。當吸氣壓力降低時，主彈簧的張力向下作用使擺動板順時針方向轉動，克服幅差彈簧的拉力，直到擺板轉到某一位置時，動觸頭a由靜觸頭c到靜觸頭b，切斷電動機電路，使壓縮機停止工作。
