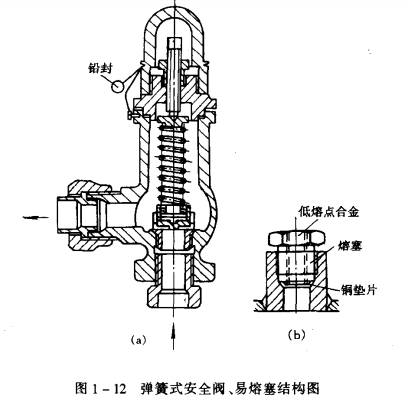

在壓縮機進排汽管間和承受較高壓力的制冷系統容器上(如冷凝器、高壓儲液器等),通常設置安全閥,以防壓力過高時產生管路、設備爆炸事故。如圖1-12(a)是彈簧式安全閥的結構示意圖。當壓力超過規定的數值時,彈簧被壓縮,閥門自動開啟,將制冷劑排出系統。
小型制冷裝置可不采用彈簧式安全閥,或者是在壓縮機進排汽管間的旁通管中間設置具有一定厚度的金屬膜片,壓力超過允許值時可將膜片擊穿,使高壓蒸氣經旁通管排至低壓側。
容量小的濟南冷凝器則采用易熔塞代替安全閥,如圖1-12(b)所示。
