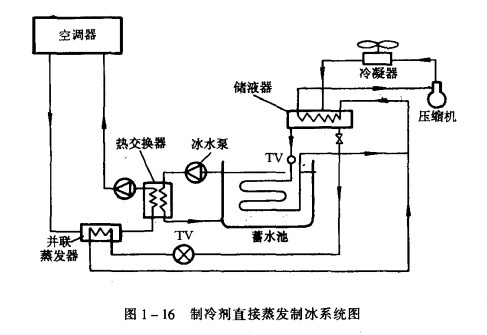

圖1-16為利用制冷劑直接蒸發制冰系統圖。

夜間電力低負荷時，開啟制冷機，利用制冷劑在蓄冰池的制冰盤內直接蒸發，盤管外表面形成50mm左右厚的冰層，將冷量蓄存起來。白天空調系統運行時間，空調系統所需冷量由制冷機蓄冰池內蓄存的冰水來提供。此時，制冷系統的制冷劑不在蓄冰池內蒸發制冷，而在并聯蒸發器內蒸發，冷卻由空調系統來的回水，被冷卻后的回水，經熱交換器，由蓄冰池內的冰水再次冷卻后供空調系統使用，蓄冰池的制冰率IPF(Ice Pack噸Factor)可達40%左右。所謂制冰率IPF系指蓄冰池是水量中冰所占的比例。
