水源熱泵機組是一種水冷的整體式供冷/供熱機組，該機組帶有一套可逆式的制冷循環。因而它是一種全年運轉的空氣調節設備。

水源熱泵機組包括有冷媒壓縮循環、一套空氣處理設備和一套管殼式水/冷媒熱交換器。

冷媒壓縮循環包括有濟南制冷壓縮機和可逆式閥門/控制等，采用滑行式導向操作可逆循環閥，該閥帶有可更換的磁力線圈?？諝馓幚碓O(shè)備包括有冷/熱排管、送風機和空氣過濾器。管殼式水/冷媒熱交換器采用最新設計的管和套簡型設計，水在管內流動，冷媒在管外流動，水側工作壓力為3Mpa。熱交換器和排管的設計均能符合冷或熱的冷媒或氣體運轉。所有上述的部件均裝在一個箱體內。

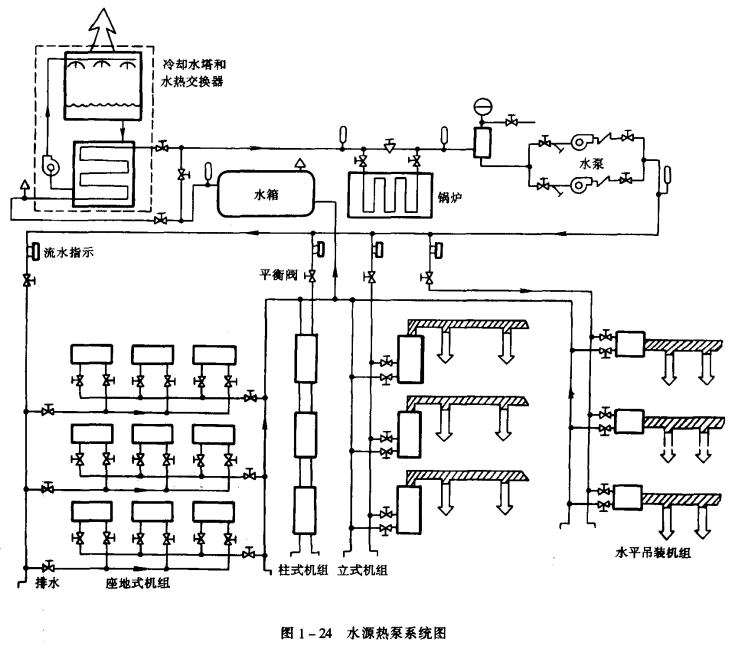

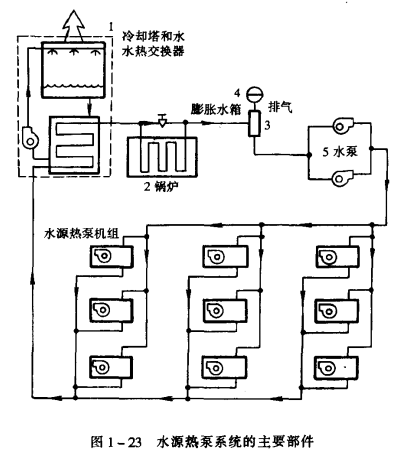

水源熱泵系統的主要部件見圖1-23。水源熱泵系統見圖1-24。

水源熱泵系統主要由以下部分組成:

①棄熱設備—通常用冷卻水塔配上水/水熱交換器，或者用閉式蒸發冷卻塔。 ②供熱設備—通常用各式熱交換器或鍋爐。③蒸氣—空氣分離器。④膨脹水箱和補水。⑤循環水泵。⑥水源熱泵機組。

在水源熱泵系統供冷時使用棄熱設備，在供熱時使用供熱設備(指大多數系統而言)。
