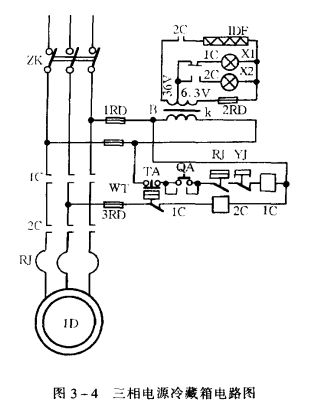

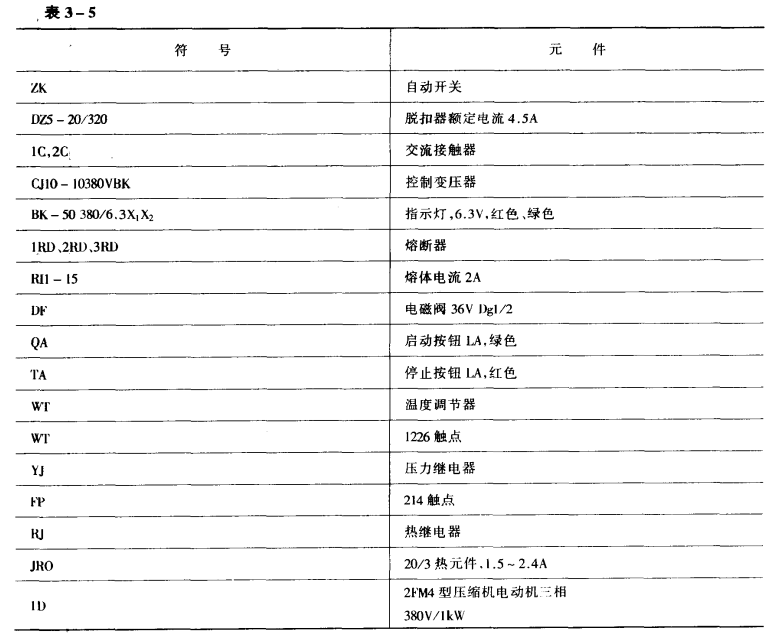

圖3一4和表3一5為三相電源的冷藏箱電路圖及圖注。電路中的接觸器1C和2C可控制三相電動機，1D還有1C線圈、壓力繼電器YJ、熱保護器RI及按鈕QA和TA。發生故障時，無論壓力繼電器YT或熱繼電器心任何一個元件動作，都立即切斷IC電路，使電動機停止運行。為了安全，在故障排除后，電動機不能自行啟動，必須重新操作按鈕后方能投入運轉。

zc線圈受煙臺溫度控制器的控制，并且只在IC閉合的情況下，2C動作才有效。2C控制電動機的開、停，根據事先調定的溫度自動調節冷藏箱內的溫度。zC線圈也控制電磁閥DF，使其和壓縮機同時開啟和關閉，以防止產生壓縮機的液擊。
