過濾一干燥器是制冷系統的凈化設備，其作用是清除系統中的水分和污物，防止系統產生冰塞或堵塞。壓縮機吸和入端過濾器還能去除系統的機械雜質等，以減少氣缸的機械磨損。

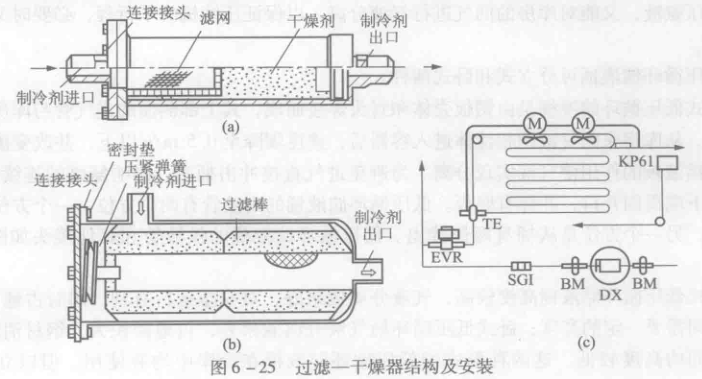

圖6-25(a)所示為氟利昂制冷裝置常用的過濾一干燥器結構圖。它以一段銅管或無縫鋼管作為筒體，筒體兩端設有100~120目/英寸的銅絲網，兩端有端蓋，用螺紋與殼體連接，再用錫焊或釬焊封固。端蓋外端焊有管接頭，以便與系統管路連接。在過濾網及筒體中間裝有吸濕干燥劑一硅膠或分子篩等。過濾一干燥器多裝在腥脹閥前的液體管路中，當液體制冷劑從一端進入而從另一端流出時即得到過濾和干燥。一般在過濾一干燥器外以箭頭標出液體流向。如果過濾一干燥器使用過久;則應將過濾網袋拆出清洗，同時應取出干燥劑進行再生或更換。圖6-25(b)所示為一種帶有顆粒進濾棒的過濾一干燥器,其過濾棒端為制冷劑出口端。圖6-25(e)所示為這類過濾器(DX)在制冷系統中的安裝位置與安裝方式。在某些小型制冷裝置中，因制冷劑充注量不多，則在系統中只裝過濾器，僅在充注制冷劑時外接過濾一干燥器將水分清除。
