注意事項:

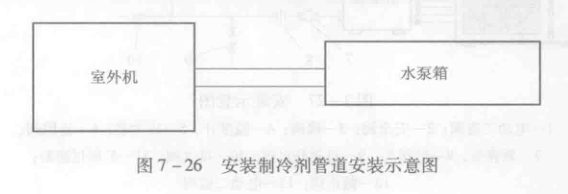

1)安裝制冷劑管道，制冷劑管道安裝示意圖7-26

①檢查水泵箱與室外機之間的高度差、制冷劑管道的長度和彎曲數目是否符合下列要求：

a.高度差最大一一5m(如果高度差略大于5m，室外機最好放在水泵箱上方)。

b.管道長度一一最大10m;

c.彎曲數目一一最多15處;

②安裝制冷劑管道過程中不要讓空氣、灰塵、水分和其他雜物侵入系統中。圖室外機與水泵箱固定好后，才能連接制冷劑管道。

③安裝制冷劑管道時必須檢查室外機高低壓閥，全部關閉后方可進行。

2)接管步驟

①用軟接頭連接水泵箱與室內機的進水管、出水管，注水后檢查有無漏水，然后連接室外機配管。配管彎曲排布要仔細，不要損壞配管。

②外機的截止閥應該處于完全關閉狀態(如出廠狀態)。每次連接應該從截止閥處擰下螺母，即刻接上擴口管(在5min內)。在接管之前，應使用制冷劑沖出管內空氣。

③可撓部分的管道應該用于水泵側。

撓部分的管道注意事項:

a.彎曲角度不要超過90°;

b.彎曲處應該盡可能位于管長中心，彎曲半徑越大越好;

c.不要把可撓管前后彎曲3次以上。

④彎曲薄壁制冷劑管的情形：做彎管操作時，在彎曲處絕熱管中切掉需要量的凹口，然后彎曲管道；彎曲半徑應盡量打，以防止管路變形或壓壞，使用彎管器做小半徑的彎曲。
