家用空調器由制冷系統、通風系統、電氣控制三部分組合而成。這三部分組裝于一個箱體(整體式)或兩個箱體(分體式)內。它們相互配合,共同完成處理環境空氣的任務。

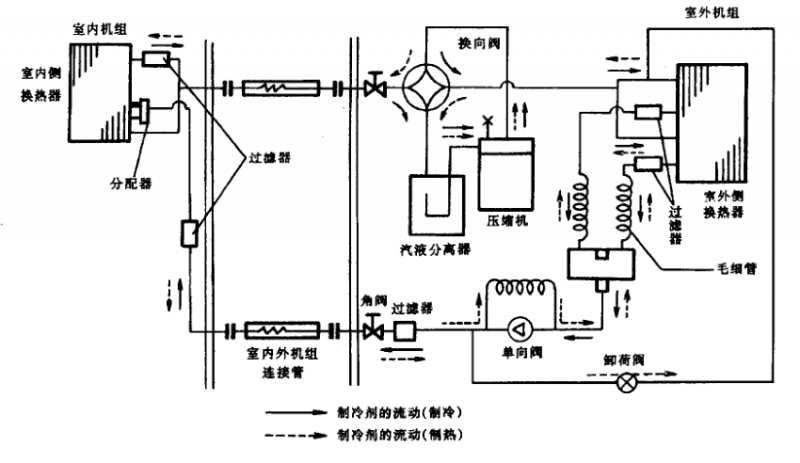

分體式空調器當室內、外機組用連接管道相連后,便構成制冷(制熱)循環系統,如圖2-1所示。當室內、外機組用連接線相連后,便構成整套的電氣控制電路,如圖2-2所示。

機組接通電源，設定制冷狀態后，壓縮機開始工作，從室內側換熱器(蒸發器)吸入低溫低壓制冷劑蒸汽，經壓縮成高溫高壓氣體，進入室外側換熱器(冷凝器)中冷凝成液體。經節流、壓力、溫度降低的制冷劑進入室內側換熱器(蒸發器)中進一步蒸發汽化，吸收室內熱量，再通過吸氣管進入壓縮機從而完成一個制冷循環。如此周而復始，從而達到制冷的目的。機組接通電源,設定制熱狀態后,壓縮機和電磁換向閥同時開始工作,從室外側換熱器(蒸發器)吸入低溫低壓制冷劑蒸汽,經壓縮成高溫高壓氣體,進入室內側換熱器(冷凝器)中冷凝成液體。同時向室內空氣放出熱量。經節流、壓力、溫度降低的制冷劑進入室外側換熱器(蒸發器)中進一步蒸發汽化,吸收室外空氣中的熱量,再通過吸汽管進入壓縮機,從而完成一個制熱循環。如此周而復始,以達到制熱的目的。
