以水為冷卻介質的為水冷凝器,冷卻水可一次流過冷凝器吸熱后排至下水道,也可經過涼水塔冷卻后繼續循環使用。小型空調器常用的水冷凝器一般有殼管式和套管式冷凝器。

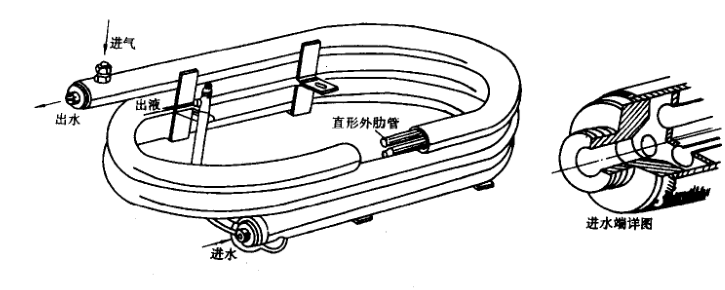

套管式冷凝器：套管式冷凝器是以一根較大直徑的薄壁鋼管,內穿一根或數根小直徑的銅管,再?gòu)澇蓤A形或橢圓形,其結構如圖2-11所示。其形狀與套管式蒸發器基本相同,管的兩端用特制接頭將內、外管的內徑分隔為互不連通的兩個容積,冷卻水在小管內流動,它是下進上出,制冷劑蒸氣由盤管的上端進入,制冷劑液體從下端流出,使冷凝器中兩種流體為逆向流動,提高其傳熱平均溫度差。為提高制冷劑的傳熱效果,冷凝管外加工成低螺紋肋管。冷卻水在管內流速一般為1~2m/s,冷卻水的進出溫差一般為8~10℃。
