門電路是一種具有一個或多個輸入端、一個輸出端，并符合一定因果關系的開關電路。如圖6一8所示。當輸入信號之間滿足某一特定關系時，門電路才輸出信號。這好像是只有在滿足一定條件時才能打開的一扇門一樣，故稱為門電路。因為它符合某種因果關系，所以人們又把門電路的作用叫邏輯電路。門電路在自動控制、自動檢測裝置中有著廣泛的應用，是數字電路和計算機中的基本單元。最基本的門電路和有3個:與門、或門、非門。它可以由開關組成，也可以由二極管、三極管和電阻組成，也可用數字集成電路的方式組成。

與門電路

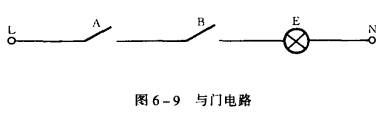

實現“與”運算的邏輯電路稱為“與門電路”，簡單的與門電路如圖6-9所示。圖6一9中，開關A,B與指示燈串聯，當開關A,B同時合上，指示燈D就亮;而當A,B中任何一個開關斷開時，指示燈E就滅，我們稱開關A,B與輸出E間的關系為“與”的關系，記為E=A·B。將開關接通、燈亮定義為“1”狀態。開關斷開、燈滅定義為“0”狀態。

或門電路

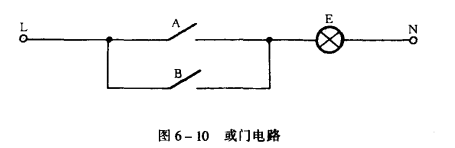

實現“或”運算的邏輯電路稱為“或門電路”。簡單的或門電路如圖6-10所示。圖6一10中，開關A合上或B合上，或者A,B全合上，指示燈便亮。只有當開關A,B全斷開.指示燈E才滅。這種門電路叫“或門”?！盎颉钡年P(guān)系則和普通數學的加法有相似之處。

非門電路

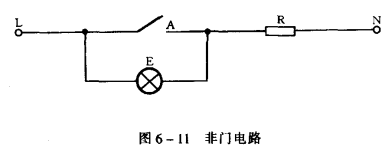

實現“非”運算的邏輯電路稱為“非門電路”，簡單的非門電路如圖6一11所示。圖6一11中，當開關A合上，則指示燈E就滅，開關A斷開，則指示燈E就亮。其邏輯關系為:A=1，則E=0，A=0，則E=1,記為:E=A。
