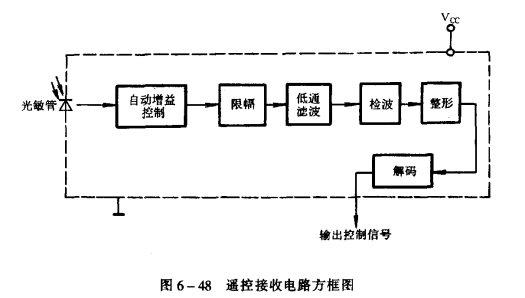

紅外遙控接收電路的方框圖如圖6-48所示。它由一塊裝有光敏二極管的接收器專用集成電路組成。紅外光敏二極管其接收波的波長為950nm，與遙控部分發射的紅外光波長相同。當紅外遙控信號照射到光敏管時，光敏管輸出信號電流，將紅外信號重新變成電信號，此電信號的波形與遙控發射電路輸出的信號相同。該信號送到自動增益控制部分進行放大。由于光在傳播空間中的能量衰減與距離的平方成正比，而遙控發射器又可能在遠近不定的距離內工作，因此自動增益控制電路具有較高的電壓增益和較大的輸入動態范圍，以滿足遙控系統在較遠距離輸入弱信號或較近距離輸入強信號時仍能正常工作。

信號經自動增益控制電路放大后，送到限幅器穩定幅度，隨后用38kHz低溫濾波器濾除38kHz調制信號，再經檢波器解調出編碼指令脈沖，然后由整形電路放大整形，最后輸出相應信號送到微處理器，微處理器就按照遙控發射的指令控制空調器執行相應的功能。
