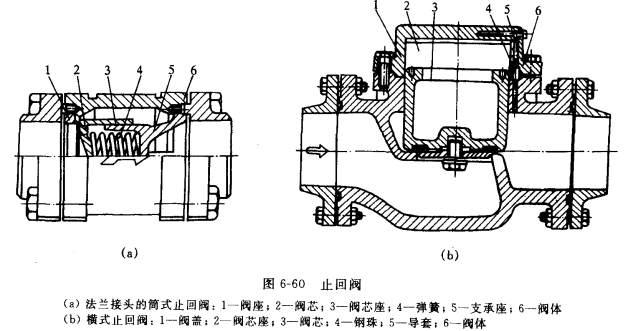

圖6-60為止回閥 ,其中為直通的筒式止回閥 ,可以作水平的、朝上的、朝下的或傾斜等位置與流向的止回安裝 ,其中是橫式止回閥 ,全靠閥芯自重關閉 ,所以必須水平安裝才起到止回作用。

止回閥又稱單向閥 ,是一種只允許流體單方向流動的閥 ,在制冷系統中常用于下列場合:

a對于單機多庫的情況下,一般不同庫溫的蒸發器的蒸發溫度是不相同的。在蒸發溫度低的蒸發器出口管路上應裝止回閥 ,如圖6-61所示。它能阻止高溫蒸發器的制冷劑冷凝在低溫蒸發器內,避免壓縮機啟動時產生液擊。

b當壓縮機安裝地方的溫度低于冷凝器或貯液器安裝處的溫度,為了避免在停車后制冷劑倒流回壓縮機,應在排氣管上裝止回閥。

c對于會產生反壓差的管道 , 裝設止回閥可阻止反壓差對自控效門的強制開啟,以保證氣、液單向流動,系統正常工作。例如氟利昂制冷系統,當采用熱氣融霜時,應將止回閥并聯在熱力膨脹網上,以便在柄霜時蒸發器中的冷凝液經過止回閥回到液管中去,而正常制冷時又不影響熱力膨脹閥工作,如圖6-62所示。又如不同壓力容器的自動放油,當其放油總管為一根時,為防止高壓容器放油時因反壓差大而合到低壓容器中,因此,常在低壓容器放油電磁閥后裝上止回閥。

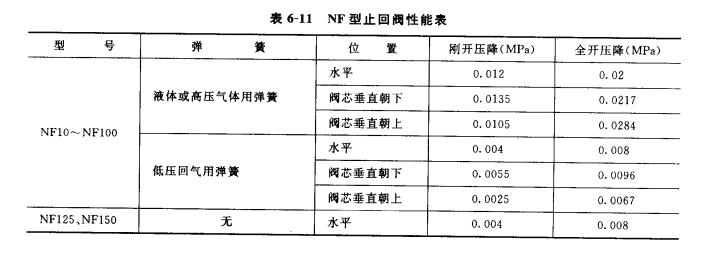

通徑在100mm以下一般為筒式,止回閥性能見表 6-11。
