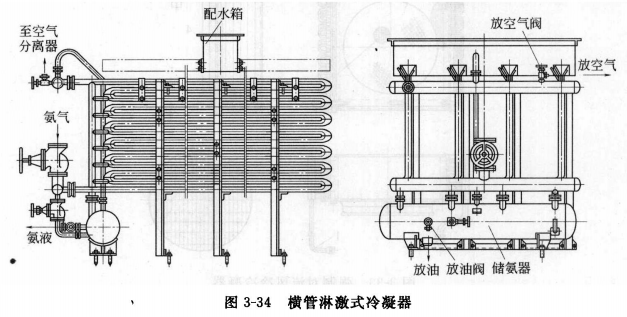

淋激式冷凝器是用冷卻水淋灑在大氣中的水平管排上，使管內制冷劑凝結的冷凝器。淋激式冷凝器又稱為淋水式冷凝器。根據換熱管排列不同分為兩種，一種是用無縫俐管制成蛇形管組，稱為橫管淋激式冷凝器(一般簡稱為淋激式冷凝器);另一種用無縫鋼管彎制成螺旋形管組裝而成，稱為螺旋管琳激式冷凝器。圖3-34為橫管淋激式冷凝器示意圖。冷卻水從上部配水箱流入水槽中，經水槽鋸齒形滋水口均勻地流下，淋澆在冷卻管組外表面，最后流入水池。青島制冷劑蒸氣由下部進入冷卻管組，管內凝結的制冷劑液體從冷卻管一端彎頭處支管流出，后經主管流入儲液器。淋激式冷凝器一般用于氨制冷裝置。

淋激式冷凝器的優點是結構簡單，使用方便;便于清洗水垢和檢修;檢修時分組進行。可不必停產;對水質要求低，用水量比殼管式冷凝器要少，單位面積冷卻水用最約是0.8~1. 0m3/(m2·h)。由于部分冷卻水燕發，所以需按循環水盆的10%~12%補充新鮮水量。淋激式冷凝器有較高的傳熱系數〔K=698-1046 W/(m2·℃)〕，但易受氣候條件影響，當氣溫和濕度較高時，其傳熱系數會發生明顯下降，冷卻水需求量增大;并且占地面積、金屬耗用最也較大。因此淋激式冷凝器一般適用于氣沮與濕度都較低、水源一般、水質較差的地區及空氣通楊的場合，一般多裝在屋頂或?qū)ｉT建筑物上。
