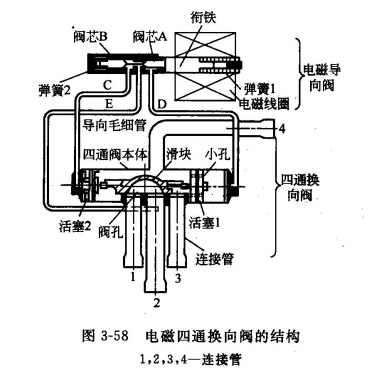

電磁四通換向閥由四通換向閥和電磁導向閥兩部分組成，二者之間用三根導向毛細管連接。其結構如圖3-58所示。從圖中可以看出，電磁導向閥由閥芯、彈簧、銜鐵和電磁線圈等組成，閥體上開有三個連接導向毛細管的閥孔。

線圈未通電時，彈簧1的推力大于彈簧2的推力，因而銜鐵和閥芯一起向左移動，此時右閥孔關閉，左閥孔打開，毛細管C與E相通，而毛細管D的通路被阻斷;線圈通電時，電磁場吸引銜鐵右移，彈簧1被壓縮，彈簧2伸長并推動閥芯一起右移，使左閥孔關閉，右閥孔打開，毛細管E與D相通，C通路被阻斷。

青島四通換向閥由閥體和四根連接管組成。連接管分別與壓縮機進、排氣口及室內、外換熱器相連。閥體內設有半圓形滑塊和兩個帶小孔的活塞。滑塊作為閥門，可在周體內左右移動，使下側的兩根連接管通過滑塊扭蓋住的兩個閥孔而連通，下側的另一連接管通過另一閥孔與閥體相通，活塞與滑塊通過閥架連接在一起，可同步移動。
