蒸發壓力調節閥在需要維持蒸發壓力(蒸發溫度)恒定的場合使用，安裝在蒸發器出口的管道上，根據蒸發壓力的變化自動調節閥門的開度，即調節從蒸發器引出的制冷劑蒸氣流量。

蒸發壓力調節閥根據容量大小有直接作用式和間接作用式。前者用于小型制冷裝置，后者用于大中型制冷裝置。

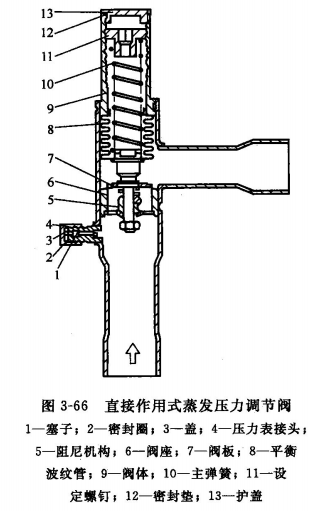

①直接作用式 直接作用式蒸發  壓力調節閥的典型結構如圖3-66所示。它是一種受閥前壓力控制的比例型調節閥。蒸發壓力作用在閥板7的下部，蒸發壓力超過主彈黃10的設定壓力時，閥打開，開度與兩者之間的偏差量成比例。平衡波紋管8用于消除閥后壓力波動對調節的影響，使閥的調節動作只取決于閥前壓力的變化。阻尼機構5可使閥的啟閉動作平級，避免制冷裝置正常出現的壓力波動對調節動作的影響，從而可以保證閥的調節精度和工作壽命。在入口側還有壓力表接頭4，供調試時接表調整之用。

②間接作用式間接作用式蒸發壓力調節閥由壓力導閥與主閥組成。其中壓力導閥采用正恒閥，主閥采用氣用常閉型，控制原理如圖3-67所示。壓力導閥安裝在主閥的控制壓力引管上，從主閥前引蒸發壓力作為控制壓力。當蒸發壓力超過壓力導閥的彈簧力時，導閥口開啟，主閥活塞上腔受到閥前較高流體壓力的作用，主閥開啟。蒸發壓力增高，導閥口成比例開大，主閥也成比例開大，達到彈簧最大負荷時，導閥全開，主閥也全開，實現比例調節。
