分體落地式空調器有立式和臥式兩種。室內機組在高度方向呈細長形的稱為柜式空調器,柜式空調器制冷盆大,冷熱氣流射程遠,適用于面積較大的客廳或會議室,隨著人民住房條件的改善,柜式空調器已成為房間空調器的主導品種之一。

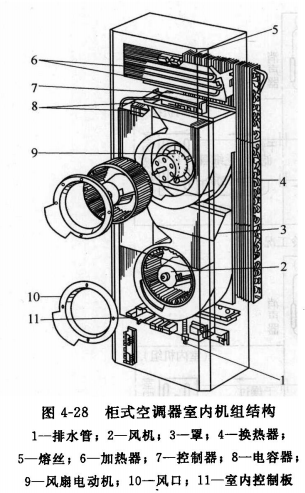

室內機組結構 德州分體柜式空調器的室內機組呈立式細長形,外形美觀,結構緊湊,占地面積小。送風方式多為前送風,少數也有左右兩側分別送風,加上擺動風柵的作用,可以形成多方向的氣流,使室內溫度比較均勻。室內機組主要由外殼、風姍、空氣過濾器(過旅網)、離心式風機、室內換熱器和電氣控制系統等組成。圖4-28是柜式空調器室內機組結構圖。

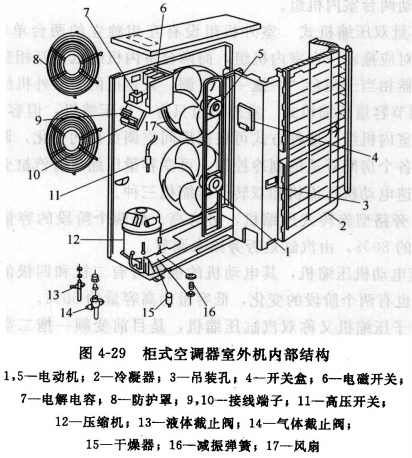

室外機組結構 分體柜式空調器室外機組有單個和雙個風扇的不同類型。風扇強制空氣流過室外換熱器以使換熱器中的制冷劑與室外空氣進行熱交換。雙風扇機組比單風扇機組的風量大,換熱效果好,大多用于容量比較大的機組中。圖4-29是柜式空調器室外機內部結構圖。
