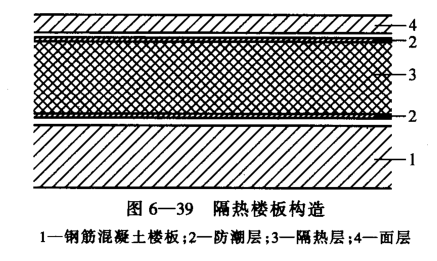

在冷庫中,上下層同溫的庫房樓板一般不做隔熱處理。如果上下層庫房溫差大于4℃時,其樓板就要設隔熱層。隔熱樓板一般由承重樓板層、防潮隔汽層、隔熱層和面層組成。其構造見圖6-39。

1、承重樓板層：承重樓板層主要是承受樓板的自重及樓層上貨物的重量,并把重量傳給柱子。一般多為鋼筋棍凝土無梁樓板,

2、防潮層：防潮層主要是防止水分和水蒸氣侵入隔熱層,保護隔熱層不受潮。目前一般采用油氈作隔汽防潮層,也可采用高分子防水卷材。

3、面層：面層的作用是將樓層上的荷載傳到承重樓板上去,保護隔熱層和防潮層不受損壞,同時還要承受機械運輸?shù)哪p和碰擅。面層一般為80~10毫米厚鋼筋混凝土,內放Ф6@200鋼筋網,并分格防裂。

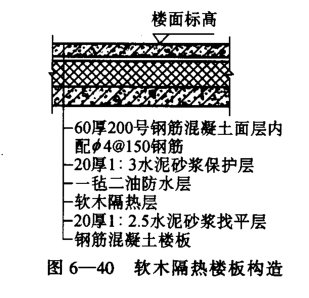

4、隔熱層：為了減少庫房上下層之間由于溫差而引起的熱傳遞,在樓板上設隔熱層,隔熱層大都直接鋪在樓板上。因樓板上存放貨物,故隔熱層所用隔熱材料要有一定的機械強度,一般多采用軟木。有時,隔熱層也可倒貼在樓板的下部,這時,軟木及鋼絲網都事前預制好,支在模板上,預坦上吊筋,打在混凝土中,拆模后即成活。隔熱樓板的構造見圖6-40。
