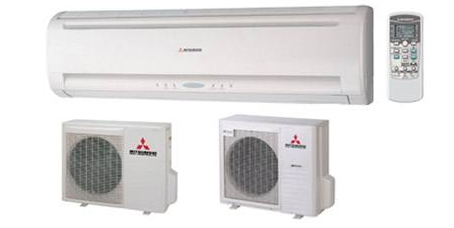

家用空調器無論是掛機還是柜機，均由四部分組成:制冷系統、電控系統、通風系統、箱體系統。
主要部件安裝位置
①掛式空調器室內機主要部件 制冷系統:蒸發器。電控系統:電控盒(包括主板、變壓器、環溫和管溫傳感器等)、顯示板組件、步進電機。通風系統:室內風機、貫流風扇、軸套、上下和左右導風葉片。輔助部件:接水盤。
②掛式空調器室外機主要部件 制冷系統:壓縮機、冷凝器、毛細管、四通閥、單向閥與輔助毛細管。電控系統:室外風機電容、壓縮機電容。通風系統:室外風機(軸流電機)、軸流風扇。輔助部件:電機支架。
電控系統
電控系統相當于“大腦”，用來控制空調器的運行。一般使用微電腦(MCU)控制方式，具有遙控、正常自動控制、自動安全保護、故障自診斷和顯示、自動恢復等功能。電控系統通常由主板、遙控器、變壓器、環溫和管溫傳感器、室內風機、步進電機、壓縮機、室外風機、四通閥線圈等組成。
