安裝位置

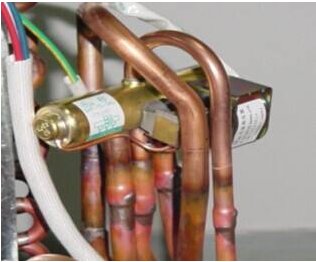

四通閥設在室外機.因此四通閥線圈也設計在室外機，線圈在四通閥上面套著，取下固定螺釘，可發(fā)現四通閥線圈共有2根藍色的引線。

綜述

①英文符號:4V, VALVE。②線圈得到供電，產生的電磁力移動四通閥內部銜鐵，在兩端壓力差的作用下，帶動閥芯移動，從而改變制冷劑在制冷系統(tǒng)中的流向，使系統(tǒng)根據使用者的需要工作在制冷或制熱模式。四通閥線圈不在四通閥上面套著時，不能向線圈通電;如果通電則會發(fā)出很強的“嗡嗡”聲，容易損壞線圈。

使用萬用表電阻檔測量四通閥線圈阻值

①在室外機接線端子處測量:定頻空調器接線端子上共有5根引線，1根為N零線公共端、1根接壓縮機、1根接室外風機、1根接四通閥線圈、1根接地線。將萬用表的1支表筆接N零線公用端，一支表筆接室外機接線端子上的藍線(本機為3號)，實測阻值約為1. 4kΩ。

②取下四通閥線圈單獨測量:表筆直接側量2個接線端子，實測阻值和在室外機接線端子上測量的相等，約為1. 4kΩ。

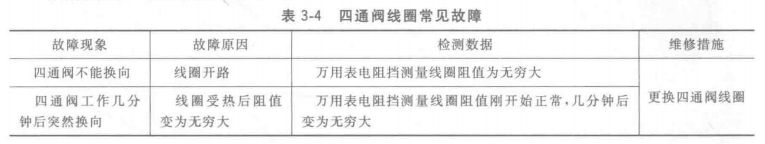

常見故障 四通閥線圈常見故障見表3-4。
