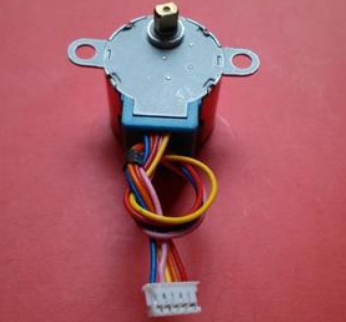

實物外形 示例步進電機型號為28BYJ48供電電壓為直流12V，共有5根引線，驅動方式為4相8拍。

內部構造 步進電機內部構造由外殼、定子(包含線圈)、轉子、變速齒輪、輸出接頭、連接引線、插頭等組成。

辨別公共端引線 步進電機共有5根引線，示例電機的顏色分別為紅、橙、黃、粉、藍。其中1根為公共端，另外4根為線圈接驅動控制，更換時需要將公共端與室內機主板插座的直流應，常見辨別方法有使用萬用表側量引線阻值和觀察室內機主板步進電機插座。

1、使用萬用表測量引線阻值

①測量限值使用萬用表電阻擋,逐個測量引線之間阻值，共有2組阻值。187Ω和374Ω，且374Ω為187Ω的2倍。說明:187Ω和374Ω只是示例電機阻位，其他型號的步進電機阻位會不相同，但只要符合倍數關系即為正常。

②找出公共端側量5根引線，當一表筆接1根不動.另一表筆接另外4根引線時，若阻位均為187Ω，那么這根引線即為公共端。實測示例電機引線，紅與樁、紅與黃、紅與粉、紅與藍的阻值均為187Ω,說明紅線為公共端。說明:公共端引線通常位于插頭的最外側位置。

③測量線圈引線阻值4根接驅動控制的引線之間阻值，應為公共端與4根引線阻值的2倍。實測藍與粉、藍與黃、藍與橙、粉與黃、粉與橙、黃與橙阻值相等，均為374Ω。

2.觀察室內機主板步進電機插座

將步進電機插頭插在室內機主板插座上，觀察插座的引針連接元件。引線接直流12V，對應的引線為公共端:其余4根引線接反相驅動器，對應引線為線圈。
