當蒸發盤管較細或相對較長,或者多根盤管共用一個熱力膨脹閥,通過分液器并聯時,因制冷劑流動阻力較大,若仍使用內平衡式熱力膨脹閥,將導致蒸發器出口制冷劑的過熱度很大,蒸發器傳熱面積不能有效利用。

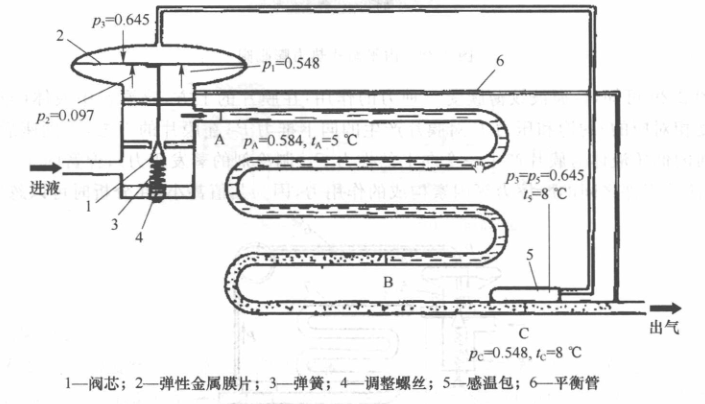

與內平衡熱力膨脹閥在結構上略有不同,其感應薄膜下部空間與膨脹閥出口互不相通,而是通過一根小口徑的平衡管與蒸發器出口相連,如圖2-30所示。即外平衡熱力膨脹閥膜片下部的制冷劑壓力不是閥門節流后的蒸發壓力,而是蒸發器出口處的制冷劑壓力。這樣可以避免蒸發器阻力損失較大時的影響,把過熱度控制在一定的范圍內,使蒸發器傳熱面積充分利用。內、外平衡式熱力膨脹閥工作原理相同,只是適用的條件不同。在實際應用中,蒸發器壓力損失較小時,一般使用內平衡式熱力膨脹閥,而壓力損失較大時(當膨脹閥出口至蒸發器出口制冷劑的壓力降相應的蒸發溫度降低超過2~3℃時),應采用外平衡式熱力膨脹閥。
