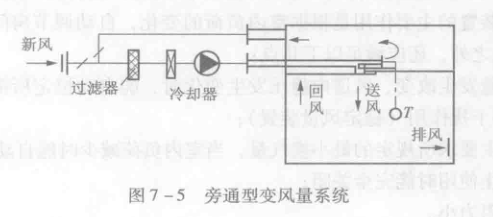

當室內負荷減少時，通過送風口的分流機構減少送入室內的空氣量，而其余部分送入頂棚內從而進入回風管循環，其系統原理如圖7-5所示，由圖7-5可見，送入房間的空氣量可變動，但風機的風量仍是一定得，圖7-5中所表示的末端裝置是機械型旁通風口，旁通風口與送風口上設有動作相反的風閥，并與電動執行機構相連接，且受室內恒溫器控制。

旁通型裝置的特點是:

1)即使負荷變動，風道內靜壓大致不變化，也不會增加噪聲，風機也不必進行控制;

2)當室內負荷減少時，不必增大再熱量(與定風量系統比較)，但風機動力沒有節約，且需加設旁通風的回風管道，使投資增加;

3)大容量的裝置采用旁通型時經濟性不明顯，它適用于小型的并采用直接蒸發式冷卻器的空調裝置。
