分液器組件在蒸發器中承擔著對制冷劑均勻分配的重要任務,如果分配不均,會使一些分路制冷劑過多,使蒸發器結霜,結果落發不完全,帶液流出蒸發器,有些制冷劑過少,不能充分利用蒸發器傳熱面積,總體表現是,制冷能力下降,可能造成吸氣帶液,嚴重影響制冷系統性能及可靠性。所以分液器組件是制冷系統中一個重要的組成部分。分液器組件主要是由分配頭和分配管兩部分組成,分液頭主要分為如下四種結構。

(1)文丘里型。如圖2-38所示,氣液混合的制冷劑從進口進入后,先輕微收縮,速度增加,壓力減小,到達最窗處時達到最達最大值,之后減速擴壓,像噴嘴一樣,制冷劑噴人分配管內,因為壓力較大,制冷劑流速也較快,所以比較均勻。

因為形狀比較平滑,不會造成紊流,所以壓力損失小,在氣體稍多時分配可能會不太均勻，而且結構是一體化,無安裝配件,所以每一個型號只對應一個流量,缺乏靈活性,而且內部線型的加工難度也比較大,成本較高。

(2) 壓降型，分液器內部有一個節流孔，制冷劑流過時產生壓力降，使流速增加，引起紊流，使制冷劑氣液充分混合后速流向各分配管，從而保證各分配管分液比較均勻。因為是通過節流來提高流速，所以壓力損失比較大，但因為造成紊流，氣液混合均勻，分配也比較均勻，而且因為結構是彈簧擋圈，節流孔板和殼體組成，所以可以只調節留孔板就可調節流量，使用調節方便，而且這種分體結構加工也簡單。

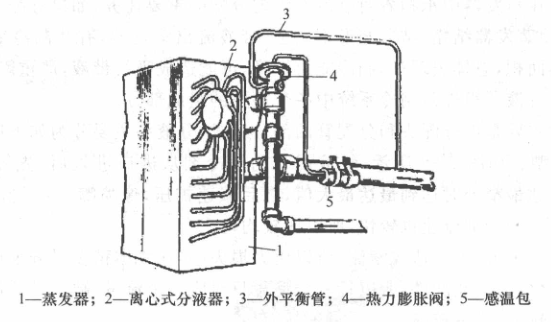

(3) 離心型。如圖2-40所示，離心式分液器主要是通過使制冷劑產生離心運動使氣液混合物充分混合，從而使制冷劑均勻流到每一根分配管內。

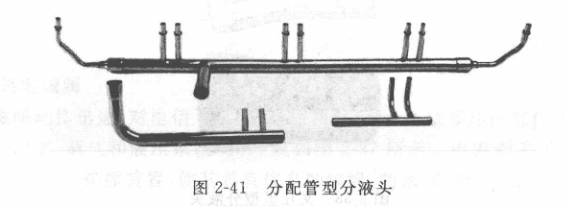

(4) 分配管型。如圖2-41所示，比較難做到均勻分配，但用在氣體制冷劑的分配上還是比較經濟的作法。
