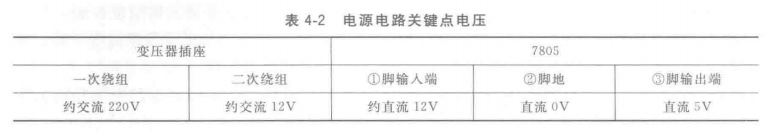

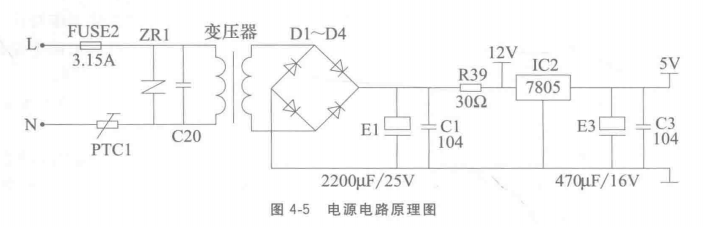

電源電路原理圖見圖4-5，關鍵點電壓見表4-2。電路的作用是將交流220V電壓降壓、整流、濾波、穩壓后轉換為直流12V和5V為主板供電。

電容C20為高頻旁路電容，用以旁路電源引入的高頻干擾信號。FUSE2 (3.15A保險管)、ZR1(壓敏電阻)組成過壓保護電路，輸入電壓正常時，對電路沒有影響;而當電壓高于交流約680V時，ZR1迅速擊穿，將前端FUSE2保險管熔斷，從而保護主板后級電路免受損壞。

交流電源L端經保險管FUSE2, N端經PTC 1電阻分別送至變壓器一次繞組插座，這樣變壓器一次繞組輸入電壓和供電插座的交流電源相等。PTC1為正溫度系數的熱教電阻，阻值隨溫度變化而變化，作用是保護變壓器繞組。

變壓器、D1~D4(整流二極管)、El(主濾波電容)、C1組成降壓、整流、濾波電路，變壓器將輸人電壓交流220V降低至約交流12V從二次繞組輸出，至由D1~D4組成的橋式整流電路，變?yōu)槊}動直流電(其中含有交流成分)，經E1濾波，濾除其中的交流成分，成為純凈的約12V直流電壓，為主板12V負載供電。

R39為保護電阻，當負載短路引起電流過大時，其開路斷開直流12V供電，從而保護變壓器繞組。

IC2, E3, C3組成5V電壓產生電路;IC2 (7805)為5V穩壓塊，輸入端為直流12V,經7805內部電路穩壓.輸出端輸出穩定的直流5V電壓，為5V負載供電。

說明:本電路沒有使用7812穩壓塊。因此直流12V電壓實測為直流11-16V，隨輸入的交流220V電壓變化而變化。
