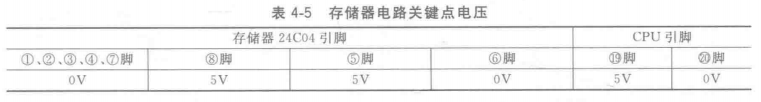

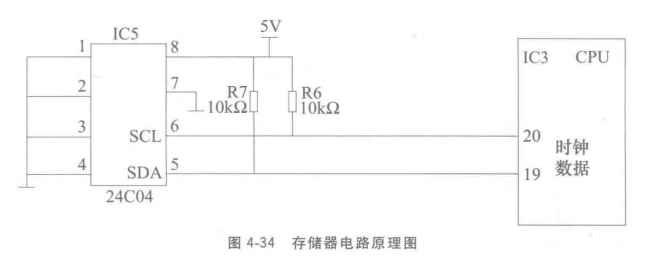

存儲器電路原理圖見圖4-34，關鍵點電壓見表4-5，電路作用是向CPU提供工作時所需要的數據。

室內機主板使用的存儲器型號為24 C04，通信過程采用I2C總線方式，即IC與IC之間的雙向傳輸總線，它有兩條線:即串行時鐘線(SCL)和串行數據線(SDA)。時鐘線傳遞的時鐘信號由CPU輸出，存儲器只能接收;數據線傳送的數據是雙向的，CPU可以向存儲器發送信號，存儲器也可以向CPU發送信號。

使用萬用表直流電壓擋，測量存儲器24C04引腳電壓。實測⑤腳電壓為5V,⑥腳電壓為0V。說明在測量電壓時CPU并沒有向存儲器讀取數據，也就是說CPU未向存儲器發送時鐘信號。
