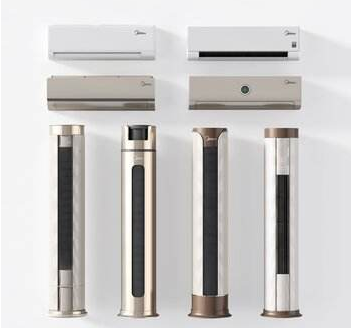

雖然柜式空調器和掛式空調器的室內機主板單元電路基本相同，由電源電路、CPU三要素電路、輸入部分電路、輸出部分電路組成，但根據空調器設計型式的特點，部分單元電路還有一些不同之處。

按鍵電路 掛式空調器由于安裝時掛在墻壁上，離地面較高，因此主要使用遙控器控制。按鍵電路通常只設1個應急開關。柜式空調器就安裝在地面上，可以直接觸摸得到，因此使用遙控器和按鍵雙重控制。電路設有6個或以上按鍵，通常只使用按鍵即能對空調器進行全面的控制。

顯示方式 早期掛式空調器通常使用指示燈，柜式空調器通常使用顯示屏，而目前的空調器(掛式和柜式)則通常使用顯示屏或顯示屏+指示燈的型式。

室內風機 掛式空調器室內風機普遍使用PG電機，轉速由晶閘管通過改變交流電壓有效值來改變，因此設有過零檢測電路、PG電機驅動電路、霍爾反饋電路共3個單元電路。柜式空調器室內風機普遍使用抽頭電機。轉速由繼電器通過改變電機抽頭的供電來改變，因此只設有繼電器電路1個單元電路，取消了過零檢測電路和霍爾反饋電路2個單元電路。

風向調節 掛式空調器通常使用步進電機控制導風板的上下轉動，左右導風板只能手動調節。步進電機為直流12V供電，由反相驅動器驅動。柜式空調器則正好相反，它使用同步電機控制導風板的左右轉動，上下導風板只能手動調節。同步電機為交流220V供電，由繼電器驅動。

輔助電加熱 掛式空調器輔助電加熱功率小，為400~ 800 W，而柜式空調器使用的輔助電加熱通常功率比較大，為1200~2500W。
