1.室內機操作面板按健 室內機操作面板共有8個按鍵，其中6個為主要功能按鍵，即開/關、模式、風速、上調、下調、輔助功能;2個為輔助按鍵，即試運行和鎖定。

2.顯示板按健 相對應的顯示板也設有8個按鍵，和室內機操作面板一一對應，8個按鍵實物外觀相同。

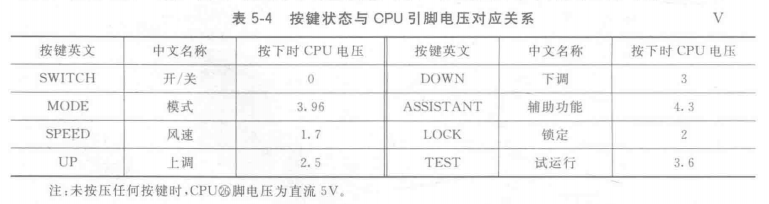

3.工作原理 按鍵狀態與CPU引腳電壓的對應關系見表5-4。

功能按鍵設有8個，而CPU只有26腳1個引腳檢測按鍵。基本工作原理為分壓電路，上分壓電阻為R38，按鍵和串聯電阻為下分壓電阻，CPU26腳根據電壓值判斷按下按鍵的功能，從而對整機進行控制。

比如26腳電壓為2.5V時，CPU通過計算，得出“上調”鍵被按壓一次，控制顯示屏的設定溫度上升一度，同時與室內環境溫度相比較，控制室外機負載的工作與停止。

4.常見故障 常見故障是按鍵觸點內阻阻位變大，按鍵內阻阻位和串聯電阻成為下分壓電阻，按鍵按下時26腳電壓改變，CPU通過電壓值計算出對應的按鍵，出現操作控制錯誤的故障。

比如風速(SPEED)按鍵，按下按鍵時正常阻值為,0Ω， CPU函腳電壓為1. 7V;但當空調器使用一段時間以后，按鍵觸點接觸不良，即內阻阻值變大，假如內阻阻值約為5kΩ，按壓風速按鍵時，下分壓電阻為5kΩ(內阻阻值)十5. 1kΩ(串聯電阻阻值)，④腳電壓約為2.5V, CPU通過計算，判斷按下的按鍵為“上調”鍵，出現控制錯誤的故障。
