適用范圍
部分3P和5P柜式空調器使用三相電源供電.對應壓縮機有活塞式和渦旋式兩種?；钊綁嚎s機由于體積大、能效比低、振動大、高低壓閥之間容易竄氣等缺點，逐漸不被使用，多見于早期的空調器。因電機運行方向?qū)χ评湎到y(tǒng)沒有影響，使用活塞式壓縮機的三相供電空調器室外機電控系統不需要設計相序保護電路。

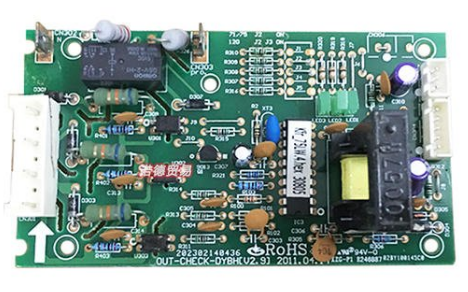

渦旋式壓縮機由于振動小、效率高、體積小、可靠性高等優點。使用在目前全部5P及部分3P的三相供電空調器中。但由于渦旋式壓縮機不能反轉運行。其運行方向要與電源相位一致，因此使用渦旋式壓縮機的空調器均設有相序保護電路，所使用的電路板通常稱為相序板。
相序板作用
相序板的作用是在三相電源相序與壓縮機供電相序不一致或缺相時斷開控制電路，從而對濟南壓縮機進行保護。
按控制方式一般可分為2種，即使用繼電器觸點和使用微處理器(CPU)控制光耦次級。輸出端子一般串接在交流接觸器的線圈供電回路或保護回路中，當遇到相序不對或缺相時，繼電器觸點斷開(或光耦次級斷開)，交流接觸器的線圈供電隨之被斷開，使得主觸點斷開，斷開壓縮機的供電，從而保護壓縮機。
